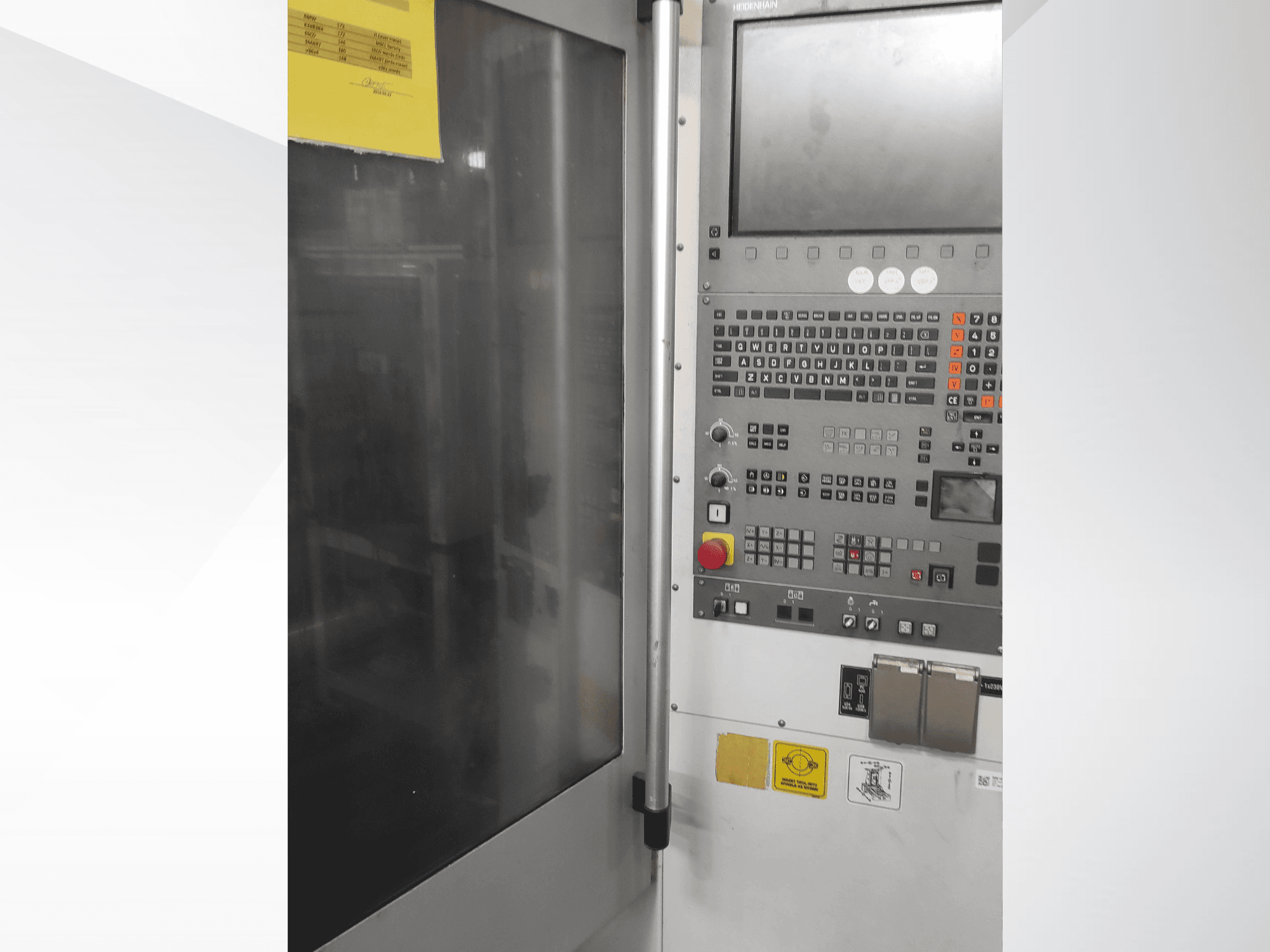

TAJMAC-ZPS - H40 TRENDHU-MIL-TAJ-2015-00001

• Eje B (rango de indexación de la mesa): 360°

• Distancias:

  • Cara del husillo al eje de la mesa giratoria: 130-690 mm

  • Eje del cabezal a superficie de sujeción del palet: 80-590 mm

  • Suelo a superficie del palet 950 mm

• Velocidades de avance:

  • Avance en X/Y/Z: 0-15 m/min (programable hasta 50 m/min)

  • Avance rápido en X/Y/Z: 50 m/min

  • Aceleración en X/Y/Z: 5 m/s².

• Tiempo de indexación de la mesa giratoria

  • 0-90°: 3,2 s

  • 0-180°: 4,6 seg

  • 0-270°: 5,5 seg

  • 0-360°: 6,7 segundos

• Precisión (VDI/DGQ 3441):

  • Sistema de medición directa: Posicionamiento X/Y/Z 0,008 mm; Repetibilidad X/Y/Z 0,005 mm

  • Sistema de medición indirecto: Posicionamiento X/Y/Z 0,010 mm; Repetibilidad X/Y/Z 0,006 mm

• Husillo:

  • Transmisión: Correa

  • Par continuo (S1): 90 Nm

  • Par en sobrecarga (S6-40%): 127 Nm

• Cambiador automático de herramientas:

  • Capacidad: 45 herramientas

  • Búsqueda de herramientas: Ambas direcciones

  • Tiempo de herramienta a herramienta: 3,5 seg

  • Diámetro máximo de herramienta: 85 mm (con herramientas adyacentes), 125 mm (sin herramientas adyacentes)

  • Longitud máxima de la herramienta: 300 mm

  • Peso total máximo en el cambiador: 200 kg

Equipamiento adicional

• Cambiador automático de palets (APC):

  • Número de palets: 2

  • Tiempo de cambio de palet: 10 s

  • Peso de la paleta: 90 kg

• Unidad de filtración de refrigerante: TECNIMETAL (peso sin refrigerante: 280 kg)
