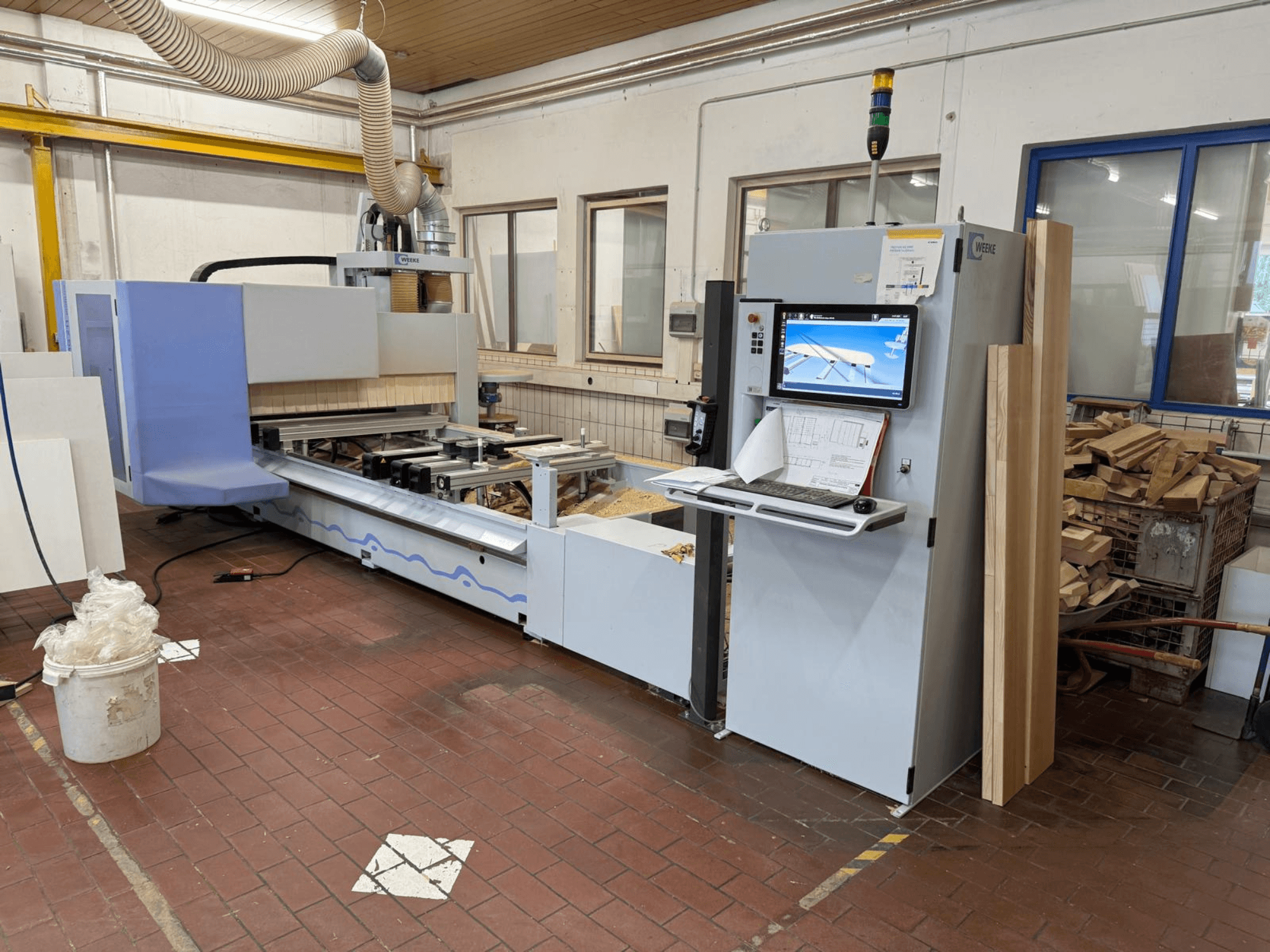

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Velocidad de los ejes X/Y: 70 m/min

• Velocidad del eje Z: 20 m/min

• Longitud de la mesa en el eje X: 3250 mm

• Longitud útil de la mesa en Y: 1150 mm

• Altura libre para la pieza de trabajo: 1250 mm

• Longitud útil opcional de la mesa en el eje Y: 1400 mm

• Altura libre opcional de la pieza de trabajo: 1600 mm

• Espesor de la mesa en Z: 125 mm

• Altura de espacio libre para la pieza de trabajo: 225 mm

• Soportes para piezas: 6

• Campos de vacío: 2

• Capacidad del generador de vacío: 70/84 m³/h a 50/60 Hz

• Ventosas: 12 × 114 × 160 × 100 mm

• Ventosas adicionales: 2 × 125 × 75 × 100 mm

• Topes laterales neumáticos: 2

• Topes longitudinales neumáticos: 6

• Topes abatibles manuales: 4

• Ayudas de posicionamiento HPL: 4

• Posicionamiento de ventosas por láser: Sí

• Tipo de láser: proyección de retículo

• Uso principal: 1455 h

• Uso secundario: 743 h

• Tiempo de funcionamiento: 8586 h

Husillo / Taladrado / Herramientas

• Husillo principal: F1-HSK63-12 kW

• Velocidad del husillo: 1250–24 000 rpm

• Potencia del husillo: hasta 10/12 kW

• Interfaz del husillo: HSK63

• Refrigeración del husillo: refrigeración por aire

• Lubricación del husillo: engrasado permanente

• Eje C: Eje de interpolación de 360°

• Unidad de taladrado vertical: V12 de alta velocidad 7500

• Velocidad de taladrado vertical: 1500–7500 rpm

• Potencia de taladrado vertical: 2,3 kW

• Profundidad de taladrado vertical: máx. 38 mm

• Profundidad de taladrado vertical con broca especial: máx. 55 mm

• Diámetro máximo de la broca vertical: 35 mm

• Portabrocas vertical: Ø 10 mm

• Paso del husillo vertical: 32 mm

• Unidad de taladrado horizontal: H4X/2Y

• Husillos de taladrado horizontal: 6

• Disposición de los husillos horizontales: 4 en X / 2 en Y

• Velocidad de taladrado horizontal: 1500–7500 rpm

• Profundidad de taladrado horizontal: máx. 38 mm

• Diámetro máximo de taladrado horizontal: 20 mm

• Unidad de sierra ranuradora: N1 X-Y 90°

• Rango de giro de la sierra ranuradora: 90°

• Profundidad de corte de la sierra ranuradora: 30 mm

• Diámetro de la sierra de ranurado: 125 mm

• Espesor de la hoja de la sierra de ranurado: máx. 5 mm

• Velocidad de la sierra ranuradora: 1500–7500 rpm

• Almacén de herramientas: W14

• Capacidad del almacén de herramientas: 14 herramientas

• Interfaz de la herramienta: HSK63

• Peso máximo de la herramienta: 6 kg

• Diámetro máximo de la herramienta con el almacén lleno: 130 mm

• Diámetro máximo de la herramienta con posiciones adyacentes libres: 260 mm

• Tiempo de cambio de herramienta: aprox. 12-18 s

FLEX5+ / Control / Equipamiento

• Agregado HP FLEX5+: corte / fresado / taladrado

• Rango de giro del fresado del FLEX5+: 0–100°

• Rango de giro del taladrado del FLEX5+: 0–100°

• Rango de giro del corte del FLEX5+: 0–90°

• Diámetro máximo de la herramienta de fresado del FLEX5+: 20 mm

• Diámetro máximo de la broca del FLEX5+: 10 mm

• Velocidad máxima de corte de la FLEX5+: 15 000 rpm

• Interfaz de herramientas FLEX5+: WFC40-25

• Sistema de control: powerTouch de HOMAG Group

• Control CNC: powerControl PC86

• Pantalla: multitáctil Full HD de 21,5"

• Procesador: Intel Core 2 Duo

• Disco duro: mín. 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Sistema operativo: Windows 7 Professional

• Software: woodWOP

• Ayuda a la carga del cambiador automático de herramientas: Sí

• TeleserviceNet: Sí

• Alimentación eléctrica: 400 V

• Frecuencia: 50/60 Hz

• Temperatura ambiente: de +10 °C a +40 °C

• Equipo de seguridad CE: Sí

• Tensión de alimentación: 400 V / 230 V

• Fase: trifásica

• Frecuencia: 50 Hz

• Corriente máxima de funcionamiento a plena carga: 38 A

• Capacidad del fusible: 50 A

• Tensión de control: 24 V

• Marcado CE

• Se vende sin herramientas

Bajo pedido, también podemos ofrecer sistemas de extracción adecuados (que actualmente pueden optar a ayudas en Alemania) y soluciones de aire comprimido
