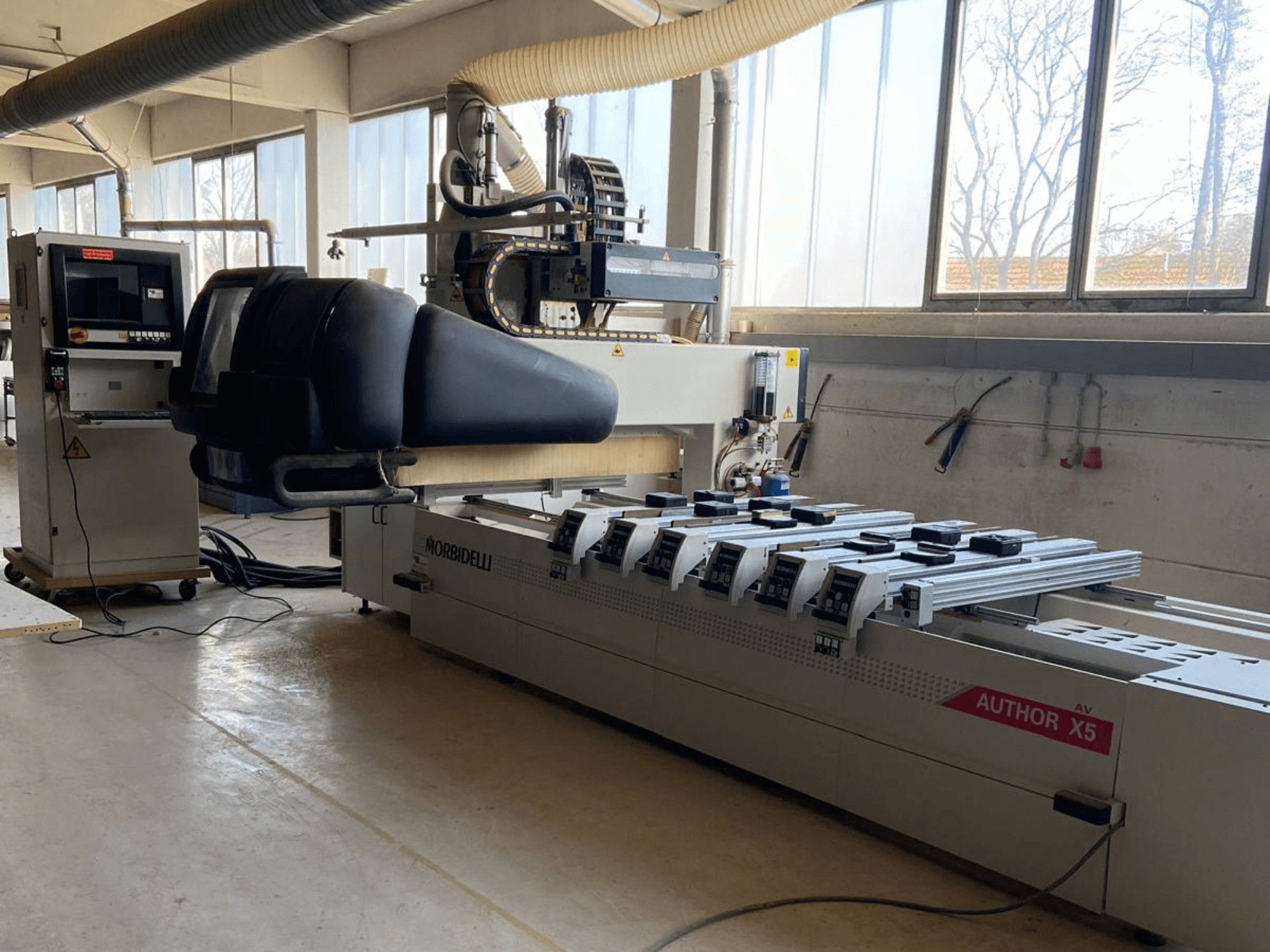

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Tensión: 400 V

• Frecuencia: 50 Hz

• Corriente: 48 A

• Alimentación 400 V, 50/60 Hz

• Consumo: 28 kVA

• Campo de trabajo: X 3050 mm, Y 1348 mm, Z 400 mm

• Velocidades rápidas: X 50 m/min, Y 45 m/min, Z 22 m/min

• Sistema de accionamiento: husillo de bolas en los ejes X/Y/Z

• Procesamiento pendular: sí

• Husillo: Husillo de fresado Morbidelli de 5 ejes

• Rotación del eje C 640 grados

• Rotación del eje B: +/- 100 grados

• Potencia del inversor: 18 kW

• Portaherramientas: HSK 63F

• Distancia mínima mesa-husillo 40 mm

• Cambiador de herramientas: trasero en eje X

• Posiciones del cambiador de herramientas: 12

• Diámetro máximo de herramienta: 240 mm

• Longitud máx. herramienta: 220 mm

• Peso máximo de la herramienta: 8 kg

• Mesa de trabajo: sistema de sujeción por vacío

• Presión de vacío: 3000 Pascal

• Sistema de control: NUM 1040

• Sistema operativo: Windows XP Profesional

• Procesador: Pentium 32 bits

• RAM: 256 MB como mínimo

• Disco duro: mínimo 2 GB

• Pantalla 17 pulgadas

• Interfaz: RS232

• Presión de aire: de 6 a 8 bar

• Consumo de aire: 250 NL/min

• Conexión de extracción de polvo: 250 mm

• Velocidad de extracción del aire 30 m/s

• Dimensiones de la máquina: aprox. 5300 x 2200 x 2500 mm

• Espacio necesario: aprox. 6300 x 4000 x 3000 mm

• Equipamiento de seguridad: Sistema de protección conforme a la CE

• Lubricación central: automática

• Cabezal de taladrado 12 + 6 husillos

• Husillos verticales (dirección Y) 5

• Husillos verticales (sentido X): 8

• Husillos horizontales (dirección X): 4

• Husillos horizontales (dirección Y): 2

• Paso de los husillos verticales: 32 mm

• Paso del husillo horizontal: 64 mm

• Velocidad de perforación: 4000 rpm

• Potencia de la unidad de taladrado: 2,2 kW

• Portaherramientas de taladrado M10

• Carrera neumática 60 mm

Equipamiento adicional

• Transportador de virutas (incluido)

• Bomba de vacío 250 m3/h
