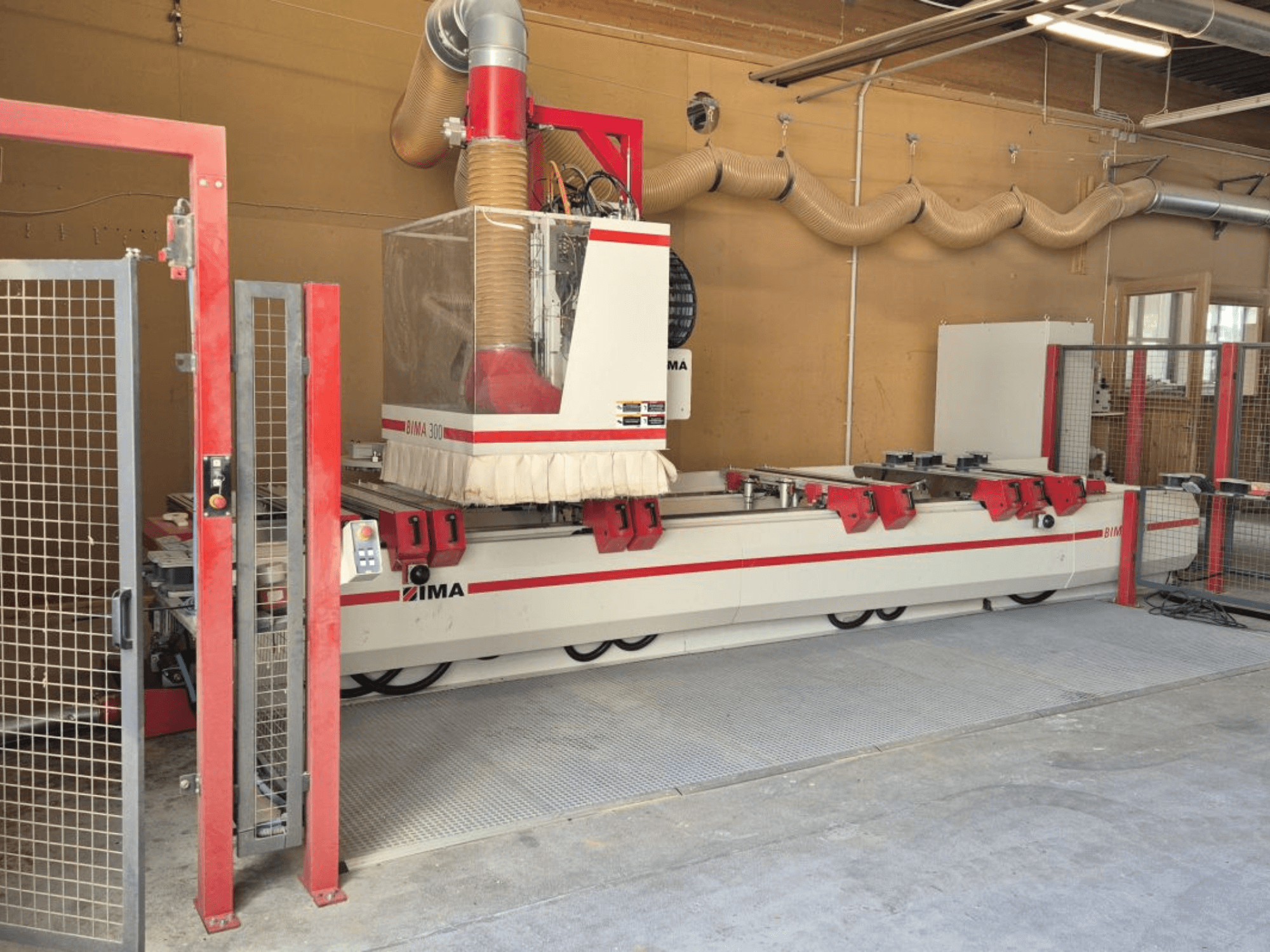

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Campo de trabajo

• Y (husillo principal + herramienta Ø20 mm): 1400 mm

• Y (unidad de taladrado, todos los taladros verticales): 890 mm

• Mecanizado en una estación X = 2 × 2550 mm; distancia entre ejes X = 200 mm

• Mecanizado con mesa divisora: X = 2 × 2250 mm; espacio libre en el centro = 800 mm

Almacén de herramientas

• Cambiador automático de herramientas/adaptadores, tipo torreta, 18 ranuras

• Montado sobre soporte, se mueve en dirección X

Guiado y lubricación

• Guías de rodillos de precisión precargadas y templadas en todos los ejes

• Lubricación central manual para guías lineales del eje principal y husillo a bolas del eje Z

Vacío/fijación y mesa

• 1 bomba de vacío, 90 m³/h

• Mesa de consola con 2 topes de pieza fijos a la derecha y 2 a la izquierda (dirección X) para el movimiento Y

• 10 brazos de soporte, ajustables sin escalonamiento en X, cada uno con tope trasero

• Todos los topes controlados por programa

• Placas de aspiración con sistema de sujeción patentado de 2 circuitos (sin manguera)

• 8 rieles de apoyo lisos, bajables automáticamente

• 2 botones de seta para sujeción/desconexión

Husillo y unidades de mecanizado

• Husillo principal 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, según DIN 69893); 0-24.000 rpm, programable

• Eje CNC integrado centralmente: Rotación de 360° para unidades adaptadoras, soporte de par en el husillo principal, interfaz neumática

• Taladrado y ranurado: Unidad de taladrado vertical l14 con 6 husillos horizontales; unidades horizontales con 2 salidas cada una

• Unidad de sierra de ranuras acoplada, giro 0°/90

Control y software

• Control CNC ICOS: Basado en PC, interfaz de usuario Windows, control de trayectoria de todos los servoejes, lista de trabajos/procesamiento de pedidos, copia de seguridad y recuperación IMA en dos discos duros, SAI

• Software IMAWOP: Programación por diálogo, vista 3D y simulación básica de la pieza de trabajo, ventosas, soportes, herramientas y adaptadores

Equipamiento adicional

• 2ª bomba de vacío adicional, 90 m³/h

• Fila de tope central adicional para centrar las piezas de trabajo

• Cinta transportadora de virutas
