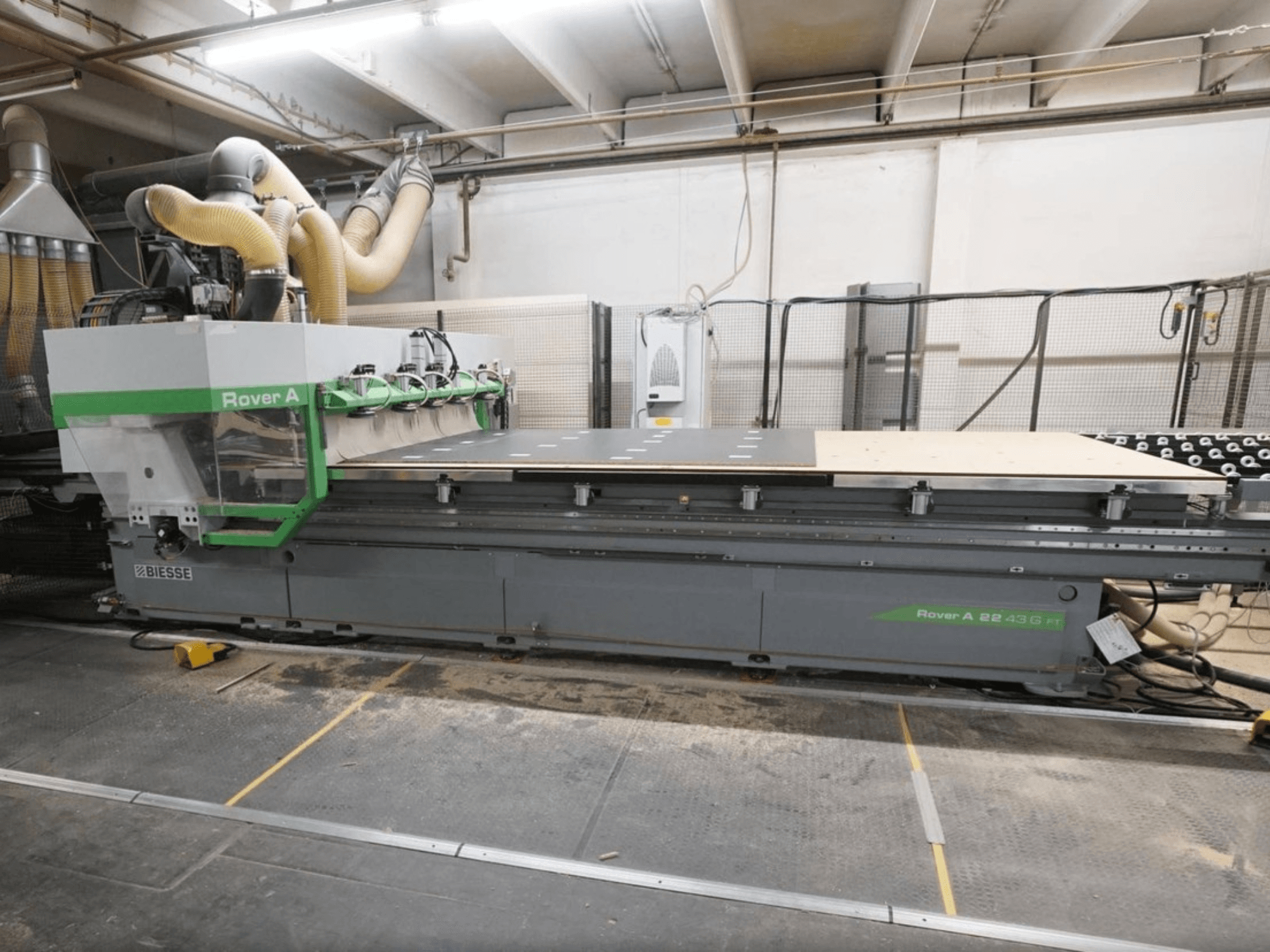

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Datos técnicos

• Dimensiones de la mesa de trabajo: 4.300 × 2.205 mm

• Velocidad máxima del eje X: 80 m/min

• Velocidad máxima del eje Y: 60 m/min

• Velocidad máxima del eje Z: 20 m/min

• Recorrido del eje Z (versión de 3/4 ejes): 325 mm

• Recorrido del eje Z (versión de 5 ejes): 430 mm

• Distancia máxima libre de la pieza de trabajo en el eje Z: 170 mm

• Distancia máxima de la pieza de trabajo con el brazo oscilante: 120 mm

• Accionamiento de los ejes X/Y: piñón y cremallera

• Accionamiento del eje Z: husillo de bolas

• Guías de los ejes: guías lineales con bloques de recirculación de bolas

• Capacidad de la bomba de vacío: 300 m³/h a 50 Hz

• Sistema de vacío: 20 zonas independientes controladas por CNC

• Campos de trabajo: 2

• Áreas de sujeción: 2 en X

• Topes neumáticos: 16

• Paso de la rejilla de la mesa: 30 mm

• Dimensiones del módulo de vacío: 132 × 146 mm

• Altura del módulo de vacío: 29 mm

• Incremento de rotación del módulo de vacío: 15°

• Soplador de la mesa con colchón de aire: Sí

• Espesor máximo de un solo panel: 50 mm

• Espesor mínimo de un solo panel: 9 mm

• Espesor máximo de carga de varios paneles: 20 mm

• Espesor máximo de descarga de varios paneles: 60 mm

• Espesor de la tabla protectora: 8–25 mm

• Peso máximo del panel: 200 kg

• Tamaño mínimo de panel cargable en Y: 800 mm

• Longitud de la cinta transportadora de descarga: 4.800 mm

• Longitud máxima del panel descargable: 4.300 mm

Unidad de mecanizado de 5 ejes

• Número de ejes: 5 ejes de interpolación

• Interfaz de herramientas: HSK F63

• Refrigeración: refrigeración por líquido

• Potencia S1: 11 kW / 15 HP a 12 000 rpm

• Potencia S6: 13 kW / 17,4 HP a 12 000 rpm

• Velocidad máxima del husillo: 20 000 rpm

• Rotación del eje C: 360° continua

• Velocidad del eje C: 12,4 rpm

• Rango de posicionamiento del eje B: ±100°

• Velocidad del eje B: 12,4 rpm

• Rodamientos del husillo: cerámicos

• Motor de accionamiento: sin escobillas, controlado digitalmente

• Caja de cambios: engranaje de reducción armónica

• Lubricación: lubricación de por vida

Cabezal de taladrado

• Tipo: BH 26 2L

• Número máximo de herramientas: 26

• Husillos de taladrado verticales: 16

• Disposición de los husillos verticales: 8 pulgadas en X / 8 pulgadas en Y

• Paso de los husillos verticales: 32 mm

• Husillos de taladrado horizontales: 4 con doble salida

• Distancia entre ejes de los husillos horizontales: 32 mm

• Sierras de ranurado: 2

• Direcciones de las sierras de ranurado: X / Y

• Diámetro de las sierras de ranurado: 120 mm

• Profundidad máxima de ranurado: 25 mm

• Potencia del motor: 1,7 kW a 2.800 rpm / 3 kW a 6.000 rpm

• Velocidad máxima de taladrado: 6.000 rpm

Almacén de herramientas

• Tipo: cargador de herramientas de torreta

• Capacidad: 16 herramientas

• Distancia entre posiciones de herramientas: 114 mm

• Diámetro máximo de la herramienta con el almacén lleno: 110 mm

• Peso máximo por herramienta: 7,5 kg

• Peso total máximo de las herramientas: 55 kg

Carga y descarga automáticas

• Dirección de carga: frontal

• Flujo de material: de derecha a izquierda

• Sistema de carga/descarga: Tipo B

• Ventosas: 5

• Capacidad de carga automática: hasta 3 paneles

• Brazo de barrido: Sí

• Limpieza automática de la mesa: Sí

• Mesa de carga: alineación automática X/Y

• Cinta transportadora de descarga: motorizada

• Control de la cinta transportadora: controlado por CNC

• Detección de fin de cinta transportadora: fotocélula

WINSTORE 3D

• Sistema: WINSTORE 3D K1

• Longitud del sistema: 16 000 mm

• Longitud de la viga: 8.000 mm

• Módulos adicionales: 3.000 / 6.000 / 8.000 mm

• Longitud máxima del bastidor de succión: 5.200 mm

• Transportadores transversales: tipo cinta, 5.200 mm

• Manipulación de paneles: paneles en bruto y delgados

• Detección del peso de los paneles: célula de carga

• Opción de manipulación de paneles con anchura mínima: 450 mm
