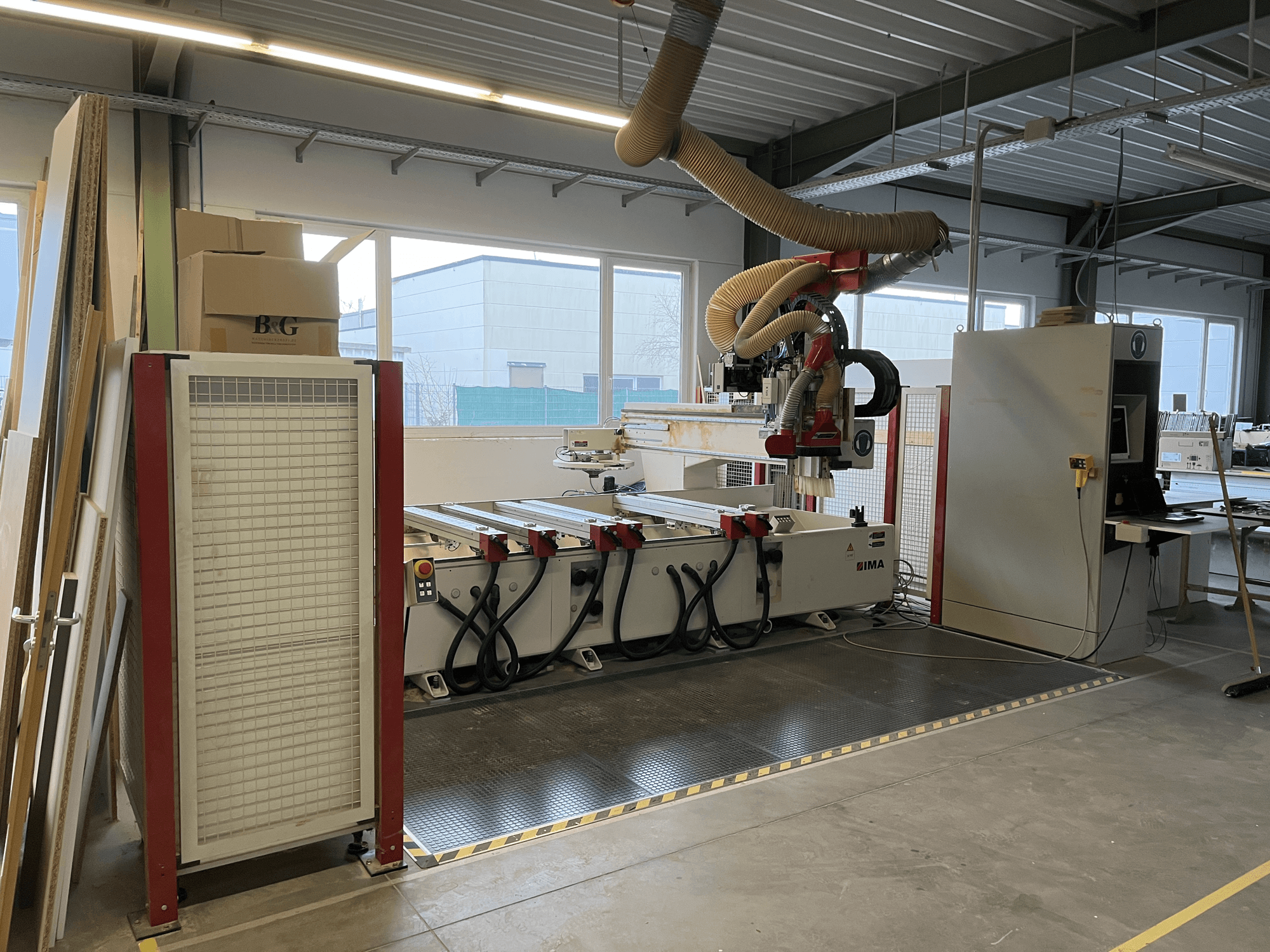

Este centro de mecanizado de madera IMA BIMA 410 CNC de 4 ejes se fabricó en el año 2000. Dispone de un área de trabajo de 3000 mm en X y 1200 mm en Y, con una altura de sujeción máxima de 100 mm. La máquina está equipada con un sistema de lubricación central automática y servomotores de CA para un funcionamiento preciso. Si está buscando obtener capacidades de mecanizado de madera de alta calidad, considere la máquina IMA BIMA 410 que tenemos a la venta. Contacte con nosotros para más detalles.
Resumen
- marca: IMA
- año: 2000
- MODELO: BIMA 410
- tipo de aplicación: Mecanizado CNC
- Ubicación: Alemania
- tipo de máquina: Centro de mecanizado CNC para madera
Información técnica - IMA BIMA 410
Recorrido
- Número de ejes: 4
- Recorrido eje X: 3000 mm
- Recorrido eje Y: 1200 mm
Información adicional
Área de trabajo X: 3000 mm
Área de trabajo Y: 1200 mm
Altura máx. de sujeción Z1: 100 mm
Espesor máx. de la pieza Z2: según equipamiento/aplicación
Altura de la mesa: aprox. 1000 mm
Funcionamiento pendular X: 2 × 1400 mm
Espacio libre central X: 200 mm
Funcionamiento pendular alternativo X: 2 × 900 mm
Centro de espacio libre alternativo X: 1200 mm
Peso de la máquina: aprox. 6000 kg
Sistema de guías: guías lineales de precisión templadas aprox. 62 HRC
Lubricación central: automática para todos los ejes principales y husillo de bolas
Sistema de accionamiento: Servomotores AC con encoder
Accionamiento X/Y: piñón y cremallera
Accionamiento Z: husillo de bolas
Velocidad de avance: 40 m/min
Avance rápido X/Y: 80 m/min
Avance rápido Z: 25 m/min
Aceleración: 3 m/s
Conexión de extracción husillo principal 300 mm
Conexión de extracción husillos de perforación: 120 mm
Velocidad del aire: aprox. 28 m/s
Volumen de aire: aprox. 7080 m³/h
Capacidad de la bomba de vacío: 100 m³/h
Conexión de aire comprimido 1/2"
Presión del aire: 6 bar
Tensión de control: 24 V CC
Carga conectada: aprox. 24 kVA
Alimentación eléctrica 3/N/PE 400/230 V 50 Hz
Convertidor de frecuencia: 0-480 Hz
Temperatura ambiente: +15 a +35 °C
Sistema de control IMATRONIC NT 231
Interpolación: lineal todos los ejes, circular 2,5D
Resolución: 0,001 mm
Husillo: HSK F63
Fuerza de sujeción de la herramienta: 11000 N
Peso máximo de la herramienta: 6 kg
Rango de velocidad: 1500-18000 rpm
Potencia del husillo: 7,5 kW
Refrigeración: por agua
Eje CNC: Rotación de 360
Tipo de almacén de herramientas: cambiador de placas
Posiciones de herramienta: 18
Longitud máxima de la herramienta: 150 mm
Diámetro máx. de herramienta: 100 mm (150 mm con posiciones сосед libres)
Carga máx: 60 kg
Motor de la unidad de sierra: 1,5 kW
Velocidad de la sierra: 5600 rpm
Diámetro de la hoja de sierra: máx. 150 mm
Unidad de taladrado: 14 husillos
Carrera de los husillos: 70 mm
Accionamiento: 2,2 kW
Velocidad: 3150 rpm
Diámetro máximo de la broca: 20 mm
Cabezales adaptadores 4
Velocidad máx: 6000 rpm
Diámetro de la broca máx: 12 mm
Equipamiento de la mesa
6 brazos de soporte ajustables
12 ventosas 114 × 159 × 100 mm
6 ventosas 125 × 75 × 100 mm
Sistema de vacío: sistema de sujeción de 2 circuitos
Tamaño del armario eléctrico: 2000 × 1800 × 600 mm
DEFECTO: El husillo principal ya no libera el cabezal de perforación intercambiable
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
