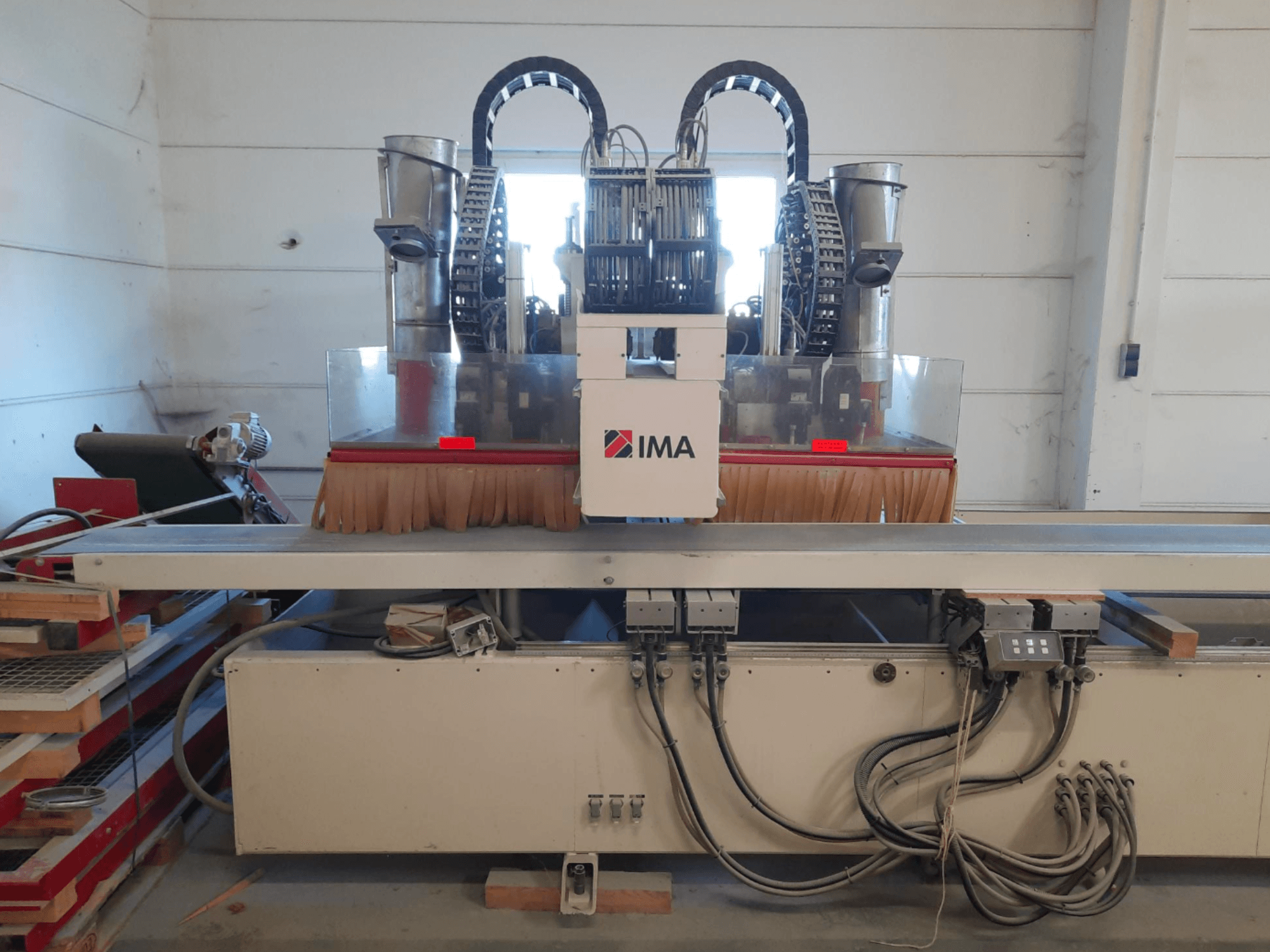

IMA - BIMA 610 VDE-CNC-IMA-1996-00002

• Control CNC: Control CNC NUM

• Sistema de accionamiento: Siemens SIMODRIVE 611

• Longitud máxima de la pieza: 4000 mm

• Longitud mínima de la pieza: 150 mm

• Ancho máximo de la pieza: 1650 mm

• Espesor mínimo de la pieza: 10 mm

• Espesor máximo de la pieza: 65 mm

• Husillos de taladrado (X): 5

• Husillos de taladrado (Y): 11

• Diámetro máximo de taladrado: 45 mm

• Potencia del husillo principal: 7,5 kW

• Motor del husillo principal: refrigerado por agua

• Portaherramientas: HSK F63 DIN 69893

• Potencia del motor de avance: 4 kW

• Velocidad de avance: 1.500–18.000 mm/min

• Peso máximo de la herramienta: 5 kg

• Fuerza máxima de sujeción de la herramienta: 10 000 N

• Tensión de funcionamiento: 400 V ±5 %

• Tensión de alimentación: 3/N/PE, 400 V, 50 Hz

• Frecuencia: 50 Hz

• Carga total conectada: 33 kVA

• Potencia nominal: 41 kW

• Corriente nominal: 62 A

• Sección de conexión: 16 mm²

• Tensión de control: 24 V

• Corriente de control: 52 A

• Presión de aire comprimido: 6–10 bar

• Conexión de aire: 1/2"

• Consumo de aire necesario: 28 m³/h

• Conexión de extracción de polvo: Ø100–300 mm

• Caudal de aire Ø100: 14 m³/min

• Caudal de aire Ø140: 28 m³/min

• Caudal de aire Ø160: 36 m³/min

• Caudal de aire Ø180: 46 m³/min

• Caudal de aire Ø200: 56 m³/min

• Caudal de aire Ø280: 105 m³/min

• Caudal de aire Ø300: 127 m³/min

• Número de salidas de extracción de polvo: 1

• Estado de la máquina: Desmontada, pero en pleno funcionamiento

Equipamiento opcional, no incluido:

• Ventosas de bloque de vacío (aluminio) y consola deslizante

• Dos husillos de fresado para fresado síncrono con cambiadores de herramientas integrados

• Barrera de seguridad con alfombrillas de seguridad asociadas

• Armario de control y unidad de mando

• Cinta transportadora de residuos para las secciones fresadas
