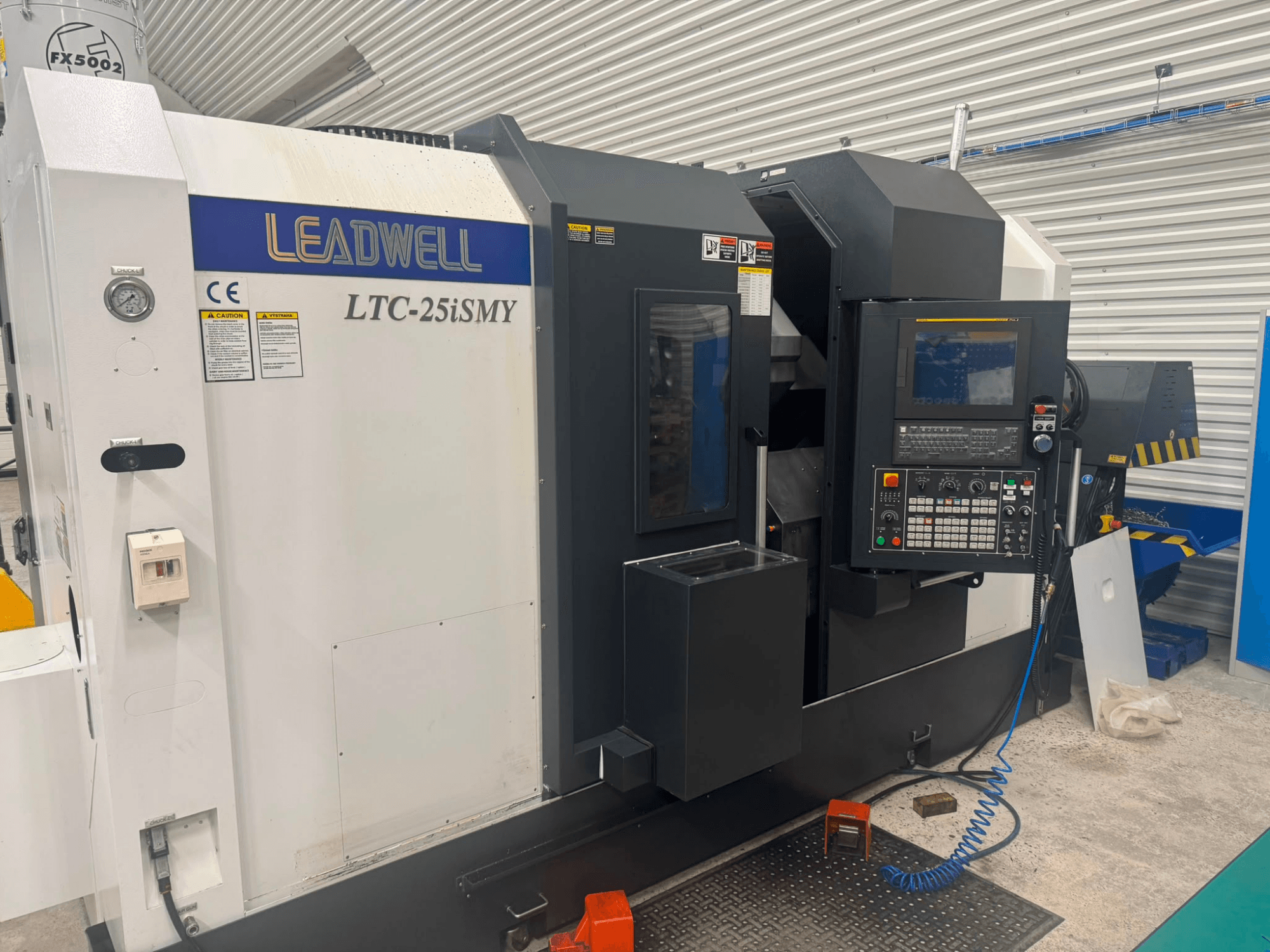

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Capacidades

  • Diámetro máximo de torneado por encima de la bancada: 590 mm

  • Diámetro máximo de torneado por encima del soporte transversal: 590 mm

  • Diámetro máximo de torneado: 430 mm

  • Longitud máxima de torneado: 770 mm

  • Diámetro máximo de la barra: 78 mm

  • Peso máximo de la pieza: 39 kg

• Ejes y recorridos

  • Recorrido del Z2 (contrahusillo): 780 mm

  • Incremento mínimo de posicionamiento del eje C1 (husillo principal): 0,001

  • Incremento mínimo de posicionamiento del eje C2 (contrahusillo): 0,001

• Husillo principal

  • Tamaño del mandril: 254 mm

  • Conicidad del husillo: A2-8

  • Diámetro interior del husillo: 89 mm

  • Tipo de accionamiento del husillo: Fanuc A P30/6000i

• Contrahusillo

  • Velocidad máxima: 4000 rpm

  • Tamaño del mandril: 210 mm

  • Cono: A2-6

  • Diámetro máximo de la barra: 66 mm

  • Potencia: 15 kW

  • Tipo de accionamiento del husillo: Fanuc A 12/7000i

• Torreta / herramientas (cabezal de herramientas EWS)

  • Diámetro del sistema de sujeción: BMT65

  • Número de posiciones: 12

  • Tamaño máximo de la herramienta externa: 25 x 25 mm

  • Diámetro máximo de sujeción interna de la herramienta (roscado): 40 mm

  • Tiempo de cambio de herramienta adyacente: 0,8 s

  • Tiempo máximo de cambio de herramienta: 1,3 s

  • Velocidad máxima de las herramientas accionadas (axial): 4000 rpm

  • Velocidad máxima de las herramientas accionadas (radial): 4000 rpm

  • Potencia de accionamiento de las herramientas rotativas: 4,5 kW

• Avances rápidos

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7.500 mm/min

  • Z2 (contrahusillo): 20.000 mm/min

• Control

  • Fanuc 0iTF PLUS con pantalla LCD de 15", Manual Guide i, Ethernet

• Potencia de la máquina: 65 kVA

Equipamiento adicional

• Sujeción por pinza

• Mandril hidráulico 254/3 (10"), barra máx. Ø77 mm, 3500 rpm

• Sonda de herramientas Renishaw HPMA (brazo motorizado)

• Refrigerante a alta presión (20 bar) a través del cabezal portaherramientas

• Boquilla de soplado de la pieza de trabajo situada sobre el husillo principal

• Boquilla de soplado de la pieza de trabajo situada sobre el contrahusillo

• Transportador de virutas tipo casete con contenedor de virutas

• Contrahusillo con mandril 203/3

• Pala de extracción de piezas con contenedor

• Preparación/interfaz para alimentador de barras

• Alarma luminosa (luz de estado de la máquina)

• Separador de aceite para emulsión refrigerante (procedente de la lubricación perdida)

• 3 unidades rotativas axiales BMT65

• 3 unidades rotativas radiales BMT65

• 4 soportes de doble cara para torneado exterior BMT65

• 4 soportes de doble cara para torneado interior BMT65

• 1 soporte de una sola cara para torneado interior

• Sistema de extracción Filtermist FX5002
