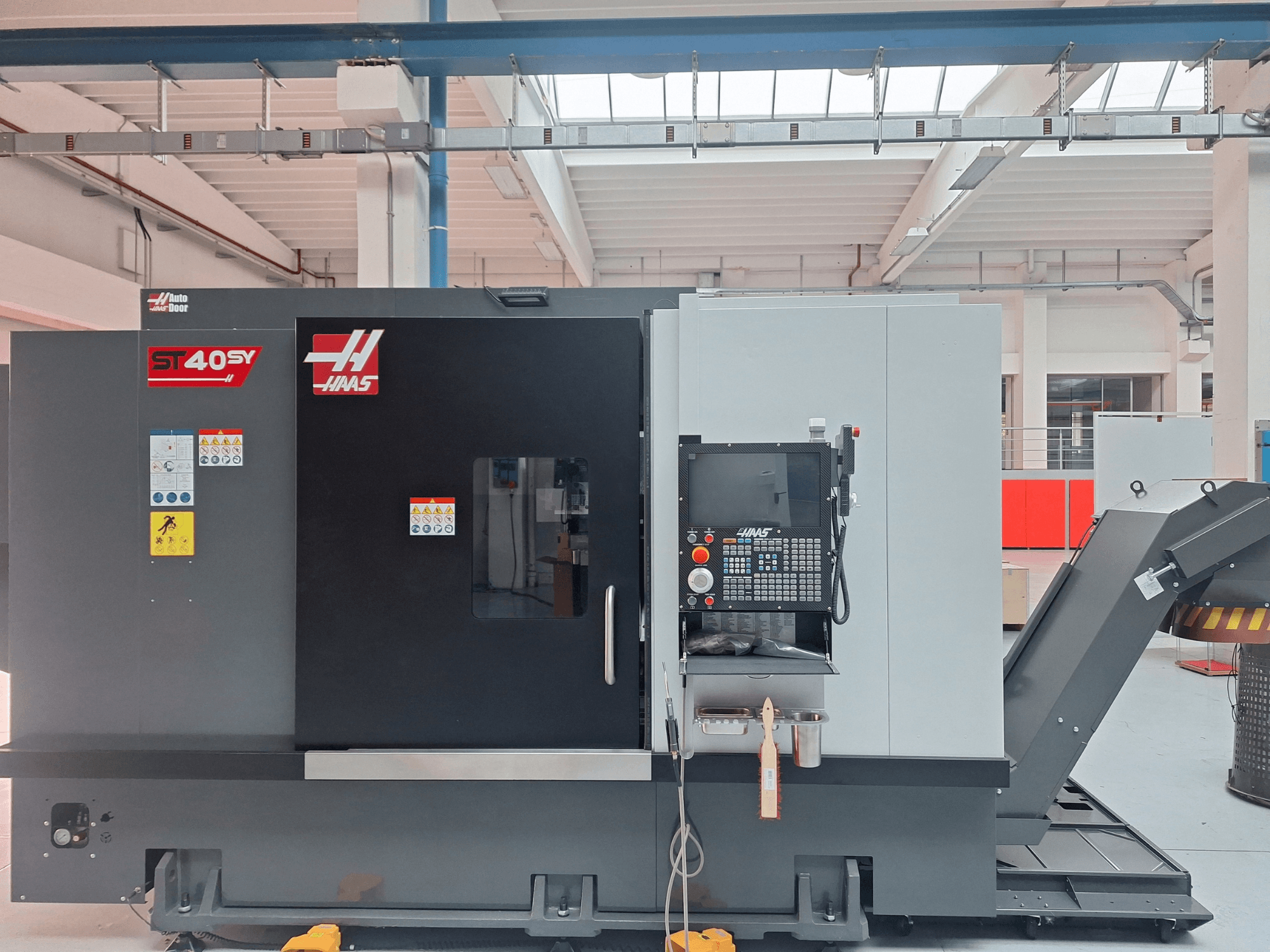

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Horario de trabajo: 0

• Máquina de exposición

• Tamaño del mandril: 15,0 pulgadas / 381 mm

• Diámetro máximo de giro de la pieza: 35,5 pulgadas / 902 mm

• Diámetro máximo de corte (con torreta BMT75): 27,50 pulgadas / 699 mm

• Longitud máxima de corte: 28,0 pulgadas / 711 mm

• Capacidad de barra: 4,00 pulgadas / 102 mm

• Velocidad máxima en el eje X: 472 ipm / 12,0 m/min

• Velocidad de avance del eje Y: 472 ipm / 12,0 m/min

• Velocidad máxima del eje Z: 710 ipm / 18,0 m/min

• Empuje máximo en el eje X: 5500 lbf / 24 465 N

• Empuje máximo en el eje Y: 2300 lbf / 10 231 N

• Empuje máximo en el eje Z: 9000 lbf / 40 034 N

• Punta del husillo: A2-8

• Sistema de transmisión: caja de cambios de 2 velocidades

• Par máximo del husillo: 1 400,0 ft-lbf a 150 rpm / 1 898,0 Nm a 150 rpm

• Diámetro interior del husillo: 4,62 pulgadas / 117,3 mm

• Sistema de transmisión de la opción XP: caja de cambios de 2 velocidades

• Potencia máxima de la opción XP: 55,0 hp / 41,0 kW

• Velocidad máxima de la opción XP: 2400 rpm

• Par máximo de la opción XP: 2100,0 ft-lbf a 150 rpm / 2847,0 Nm a 150 rpm

• Potencia máxima del eje C del husillo principal: 5,0 hp / 3,7 kW

• Velocidad máxima del eje C del husillo principal: 49 rpm

• Posicionamiento del eje C del husillo principal: ± 0,01°

• Diámetro del freno del eje C del husillo principal: 21,5 pulgadas / 546 mm

• Par de retención del freno del eje C del husillo principal: 450 ft-lbf / 610 Nm

• Cono del contrapunto: MT5

• Recorrido del contrapunto: 26,0 pulgadas / 660 mm

• Empuje máximo del contrapunto (Acme): 3.000 lbf / 13.345 N

• Empuje mínimo del contrapunto (Acme): 200 lbf / 890 N

• Número de herramientas de la torreta: 12 posiciones

• Tiempo de indexación de la torreta (una herramienta): 2 s

• Herramientas de la torreta: BMT75

• Velocidad máxima de las herramientas motorizadas: 4 000 rpm

• Equipamiento de herramientas motorizadas: BMT75

• Capacidad de refrigerante: 95 gal / 360 L

• Requisitos de aire: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

• Manguera de aire en línea: 3/8 pulgadas

• Presión de aire mínima: 80 psi / 5,5 bar

• Tensión de entrada CA (trifásica) - Baja: 220 VCA

• Amperios a plena carga (trifásica) - Baja: 70 A (estándar) / 105 A (opción XP)

• Tensión de entrada CA (trifásica) - Alta: 440 VCA

• Amperios a plena carga (trifásica) - Alta: 35 A (estándar) / 53 A (opción XP)

• Dimensiones del palé para el mercado nacional: 217,0 pulgadas x 95,0 pulgadas x 116,0 pulgadas / 551 cm x 241 cm x 295 cm

• Dimensiones de la caja de exportación: 217,0 pulgadas x 95,5 pulgadas x 120,5 pulgadas / 551 cm x 243 cm x 306 cm

• Peso de la caja de exportación: 22 141 lb / 10 043,0 kg

Equipamiento adicional

• Transportador de virutas

• Mando de avance manual a distancia / Mando de control CNC

• Función de puerta automática

• Portaherramientas motorizados Eppinger Preci-Flex

• Mandril de 3 mordazas Samchully

• Ajustador de herramientas / sonda táctil

• Manguera de refrigerante/soplado de aire
