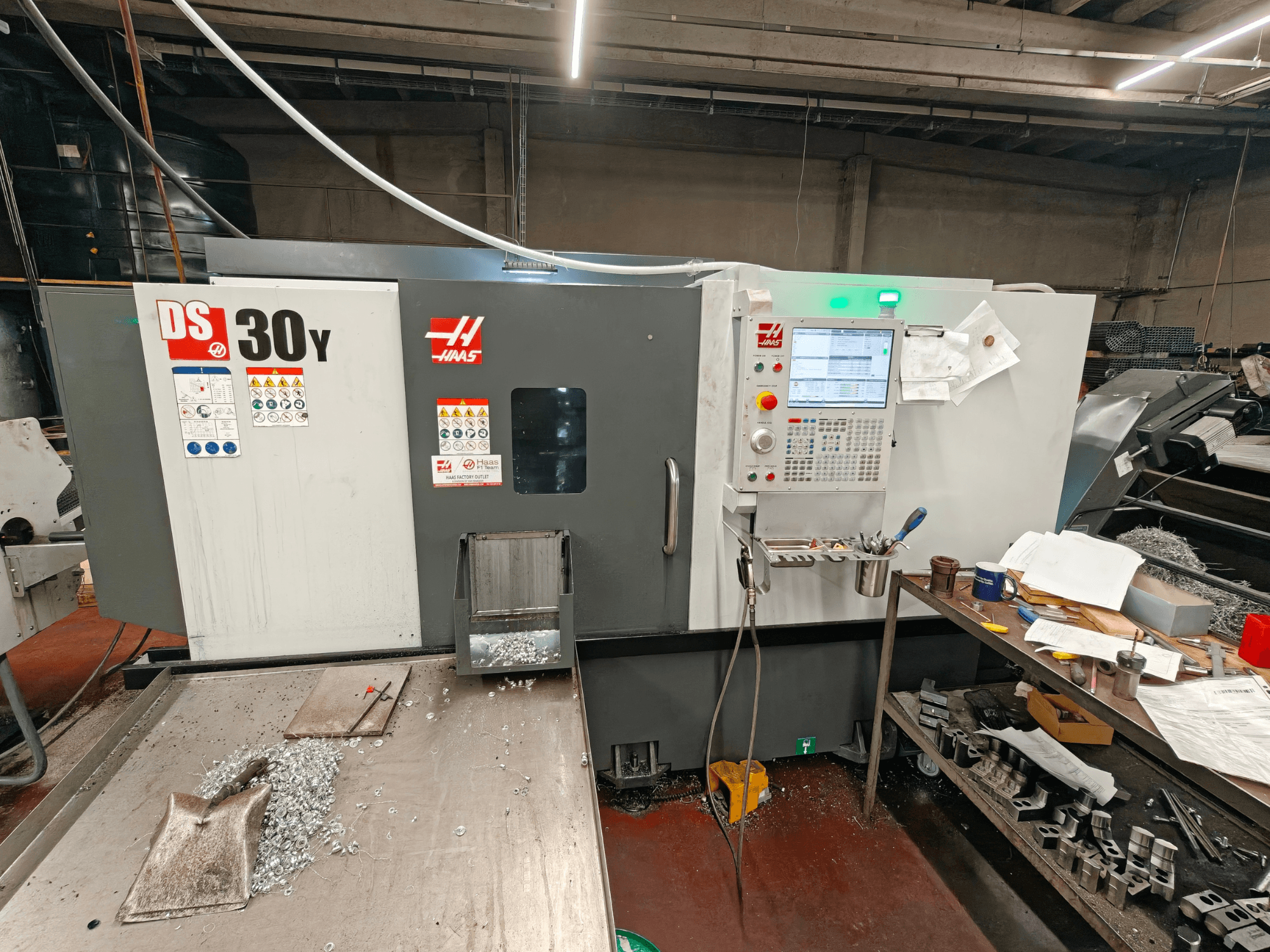

HAAS - DS30YBE-TUR-HAA-2023-00001

• Capacidades (S.A.E. / métricas)

  • Tamaño del mandril: 10,0 pulgadas (254 mm)

  • Diámetro máximo de giro de la pieza: 21,0 pulgadas (533 mm)

  • Diámetro máximo de corte (con torreta BMT65): 13,75 pulgadas (349 mm)

  • Longitud máxima de corte (varía según el sistema de sujeción): 32,5 pulgadas (826 mm)

  • Capacidad de barra: 3,00 pulgadas (76 mm)

  • Distancia entre centros: 32,5 pulgadas (826 mm)

• Velocidades de avance (S.A.E. / métricas)

  • Avance rápido en X: 472 ipm (12,0 m/min)

  • Avance rápido en Y: 472 ipm (12,0 m/min)

  • Desplazamiento rápido en Z: 945 ipm (24,0 m/min)

• Motores de los ejes (S.A.E. / métrico)

  • Empuje máximo en el eje X: 4100 lbf (18 238 N)

  • Empuje máximo en Y: 2300 lbf (10 231 N)

  • Empuje máximo en Z: 5100 lbf (22 686 N)

• Husillo principal (S.A.E. / métrico)

  • Punta del husillo: A2-6

  • Sistema de transmisión: velocidad directa, transmisión por correa

  • Par máximo: 275,0 ft-lbf a 500 rpm (373,0 Nm a 500 rpm)

  • Diámetro interior del tubo de tracción: ø 3,0 pulgadas (76 mm)

  • Diámetro interior del husillo: ø 3,50 pulgadas (88,9 mm)

• Eje C del husillo principal (S.A.E. / métrico)

  • Velocidad máxima: 60 rpm

  • Potencia máxima: 5,0 hp (3,7 kW)

  • Posicionamiento (±): 0,01°

  • Diámetro del freno: 13,9 pulgadas (353 mm)

  • Par de retención del freno: 250 ft-lbf (339 Nm)

  • Tipo de control: Movimiento y posicionamiento interpolados

• Husillo secundario (SAE / métrico)

  • Tamaño del mandril: 8,3 pulgadas (210 mm)

  • Punta del husillo: A2-5

  • Sistema de transmisión: velocidad directa, transmisión por correa

  • Potencia máxima: 15,0 hp (11,2 kW)

  • Velocidad máxima: 4000 rpm

  • Par máximo: 100,0 ft-lbf a 870 rpm (135,6 Nm a 870 rpm)

  • Diámetro interior del husillo (sin paso): 0,81 pulgadas (20,7 mm)

• Eje C del husillo secundario (S.A.E. / métrico)

  • Potencia máxima: 5,0 hp (3,7 kW)

  • Velocidad máxima: 60 rpm

  • Posicionamiento (±): 0,01°

  • Diámetro del freno: 8,5 pulgadas (216 mm)

  • Par de retención del freno: 140 ft-lbf (190 Nm)

  • Tipo de control: Movimiento y posicionamiento interpolados

• Posicionamiento del husillo secundario (M119) (S.A.E. / métrico)

  • Posicionamiento (±): 0,02°

  • Diámetro del freno: 8,5 pulgadas (216 mm)

  • Tipo de control: solo posicionamiento

• Torreta (S.A.E / métrico)

  • Número de herramientas: 12 estaciones

  • Herramientas para diámetro exterior frente a diámetro interior: cualquier combinación (variará según la torreta)

  • Juego trasero de la barra de mandrinar (desde la parte trasera de la torreta): 4,00 pulgadas (102,0 mm)

• Herramientas motorizadas (S.A.E / métricas)

  • Velocidad máxima: 4000 rpm

  • Relación de transmisión: 1:1

  • Herramientas: BMT65

• Datos generales (S.A.E / Métrico)

  • Capacidad de refrigerante: 55 gal (208 L)

• Requisitos de aire (S.A.E / métrico)

  • Aire necesario: 4 scfm a 100 psi (113 L/min a 6,9 bar)

  • Manguera de aire en línea: 3/8 pulgadas

  • Acoplador (aire): 3/8 pulgadas

  • Presión de aire mínima: 80 psi (5,5 bar)

• Especificaciones eléctricas (S.A.E. / métricas)

  • Sistema de transmisión: velocidad directa, transmisión por correa

  • Potencia del husillo: 30,0 hp (22,4 kW)

  • Tensión de entrada CA (trifásica) - Baja: 220 VCA; Amperios a plena carga (Baja): 70 A

  • Tensión de entrada CA (trifásica) - Alta*: 440 VCA; Amperios a plena carga (Alta*): 35 A

• Dimensiones - Envío (S.A.E / métricas)

  • Palé nacional: 171 pulgadas x 90 pulgadas x 98 pulgadas (434 cm x 229 cm x 249 cm)

  • Palé de exportación: 171 pulgadas x 90 pulgadas x 98 pulgadas (434 cm x 229 cm x 249 cm)

Equipamiento adicional

• Alimentador de barras
