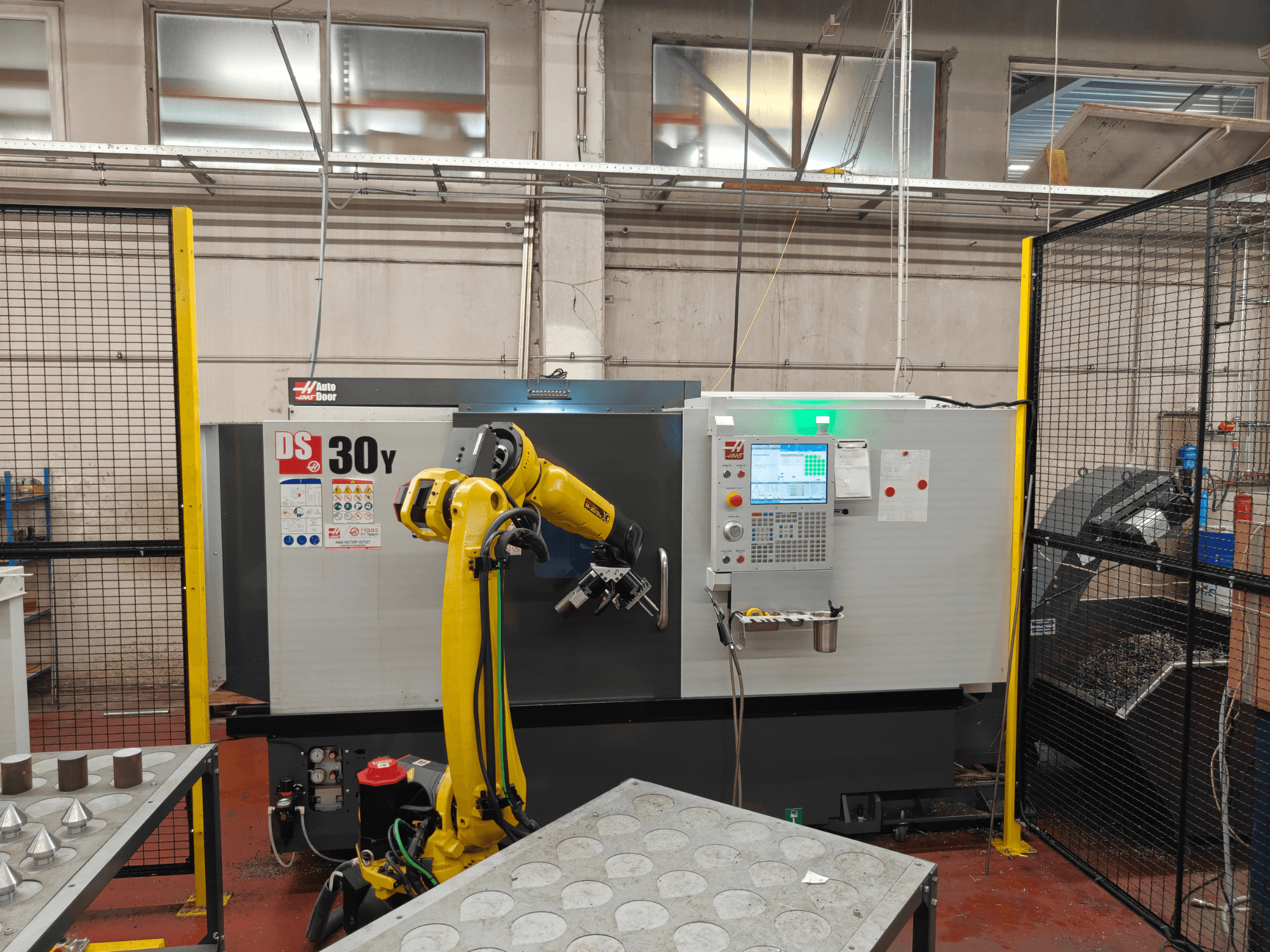

HAAS - DS30Y BE-TUR-HAA-2023-00002

Capacidades:

• Tamaño del mandril (principal): 10,0 pulgadas / 254 mm

• Diámetro máximo de giro de la pieza: 21,0 pulgadas / 533 mm

• Diámetro máximo de corte (con torreta BMT65): 13,75 pulgadas / 349 mm

• Longitud máxima de corte (varía según la sujeción de la pieza): 32,5 pulgadas / 826 mm

• Capacidad de barra: 3,00 pulgadas / 76 mm

• Distancia entre centros: 32,5 pulgadas / 826 mm

Velocidades de avance (rápidas):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Motores de los ejes (empuje máximo):

• X: 4100 lbf / 18 238 N

• Y: 2300 lbf / 10 231 N

• Z: 5100 lbf / 22 686 N

Husillo principal:

• Punta del husillo: A2-6

• Sistema de transmisión: Velocidad directa, transmisión por correa

• Par máximo: 275 ft-lbf a 500 rpm / 373 Nm a 500 rpm

• Diámetro interior del tubo de tracción: 3,0 pulgadas / 76 mm

• Diámetro interior del husillo: 3,50 pulgadas / 88,9 mm

Eje C del husillo principal:

• Velocidad máxima: 60 rpm

• Potencia máxima: 5,0 hp / 3,7 kW

• Posicionamiento (±): 0,01°

• Diámetro del freno: 13,9 pulgadas / 353 mm

• Par de retención del freno: 250 ft-lbf / 339 Nm

• Tipo de control: Movimiento y posicionamiento interpolados

Husillo secundario:

• Tamaño del mandril: 8,3 pulgadas / 210 mm

• Punta del husillo: A2-5

• Sistema de transmisión: Velocidad directa, transmisión por correa

• Potencia máxima: 15,0 hp / 11,2 kW

• Velocidad máxima: 4000 rpm

• Par máximo: 100 ft-lbf a 870 rpm / 135,6 Nm a 870 rpm

• Diámetro interior del husillo (sin paso): 0,81 pulgadas / 20,7 mm

Eje C del husillo secundario:

• Potencia máxima: 5,0 hp / 3,7 kW

• Velocidad máxima: 60 rpm

• Posicionamiento (±): 0,01°

• Diámetro del freno: 8,5 pulgadas / 216 mm

• Par de retención del freno: 140 ft-lbf / 190 Nm

• Tipo de control: Movimiento y posicionamiento interpolados

Posicionamiento del husillo secundario (M119):

• Posicionamiento (±): 0,02°

• Diámetro del freno: 8,5 pulgadas / 216 mm

• Tipo de control: Solo posicionamiento

Torreta:

• Número de herramientas: 12 posiciones

• Herramientas para diámetro exterior frente a diámetro interior: Cualquier combinación (variará según la torreta)

• Juego trasero de la barra de mandrinar (desde la parte trasera de la torreta): 4,00 pulgadas / 102,0 mm

Herramientas motorizadas:

• Velocidad máxima: 4000 rpm

• Relación de transmisión: 1:1

• Herramientas: BMT65

General:

• Capacidad de refrigerante: 55 gal / 208 L

Requisitos de aire:

• Aire necesario: 4 scfm a 100 psi / 113 L/min a 6,9 bar

• Manguera de aire en línea: 3/8 pulgadas

• Acoplador (aire): 3/8 pulgadas

• Presión mínima de aire: 80 psi / 5,5 bar

Especificaciones eléctricas:

• Velocidad del husillo: 4500 rpm

• Sistema de transmisión: Velocidad directa, transmisión por correa

• Potencia del husillo: 30,0 hp / 22,4 kW

• Tensión de entrada CA (trifásica) – baja: 220 VCA; amperios a plena carga: 70 A

• Tensión de entrada CA (trifásica) – alta: 440 VCA; amperios a plena carga: 35 A

Dimensiones – envío:

• Palé nacional: 171 pulgadas x 90 pulgadas x 98 pulgadas / 434 cm x 229 cm x 249 cm

• Palé de exportación: 171 pulgadas x 90 pulgadas x 98 pulgadas / 434 cm x 229 cm x 249 cm
