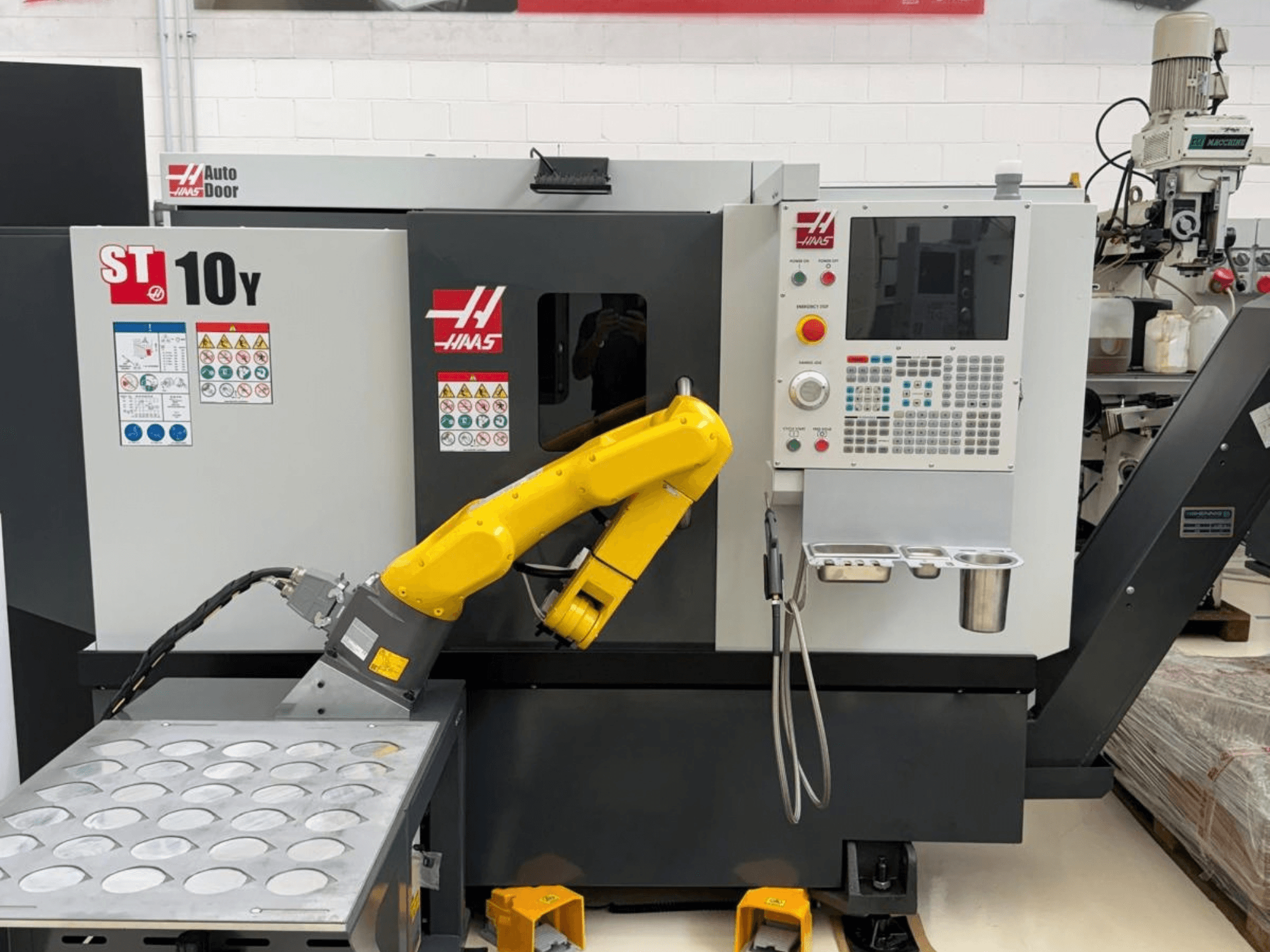

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Horario de trabajo: 0

• Máquina de exposición

• Tamaño del mandril: 6,5 pulgadas / 165 mm

• Diámetro máximo de giro de la pieza: 16,5 pulgadas / 419 mm

• Diámetro máximo de corte: 11,00 pulgadas / 279 mm (con torreta BMT45)

• Longitud máxima de corte: 16,0 pulgadas / 406 mm

• Capacidad de barra: 1,75 pulgadas / 44 mm

• Avance rápido en X: 472 ipm / 12,0 m/min

• Avance rápido en el eje Y: 472 ipm / 12,0 m/min

• Avance rápido en Z: 1200 ipm / 30,5 m/min

• Empuje máximo en X: 2400 lbf / 10 676 N

• Empuje máximo en Y: 2300 lbf / 10 231 N

• Empuje máximo en Z: 3700 lbf / 16 458 N

• Punta del husillo: A2-5

• Par máximo del husillo: 75,0 ft-lbf a 1300 rpm / 102,0 Nm a 1300 rpm

• Diámetro interior del tubo de tracción: 1,81 pulgadas / 46 mm

• Diámetro interior del husillo: 2,31 pulgadas / 58,7 mm

• Velocidad máxima del eje C del husillo principal: 60 rpm

• Posicionamiento del eje C del husillo principal: ± 0,02°

• Tamaño del mandril del subhusillo: 5,3 pulgadas / 135 mm

• Velocidad máxima del subhusillo: 6000 rpm

• Cono del contrapunto: MT3

• Recorrido hidráulico del vástago del contrapunto: 3,8 pulgadas / 95 mm

• Estaciones de la torreta: 12 estaciones (BMT45)

• Velocidad máxima de las herramientas motorizadas: 4000 rpm

• Capacidad de refrigerante: 30 gal / 114 L

• Consumo de aire: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

• Peso de envío: 7900 lb / 3584,0 kg

Equipamiento adicional

• Paquete de robot: capacidad máxima de carga en la muñeca: 15,4 lb / 7 kg

• Alcance del paquete del robot: 35,9 pulgadas / 911 mm

• Repetibilidad del conjunto del robot: 0,0004 pulgadas / 0,010 mm

• Peso máximo de la pieza con una sola pinza del robot: 7,9 lb / 3,6 kg

• Peso máximo de la pieza con pinza doble del robot: 5,0 lb / 2,3 kg por pinza
