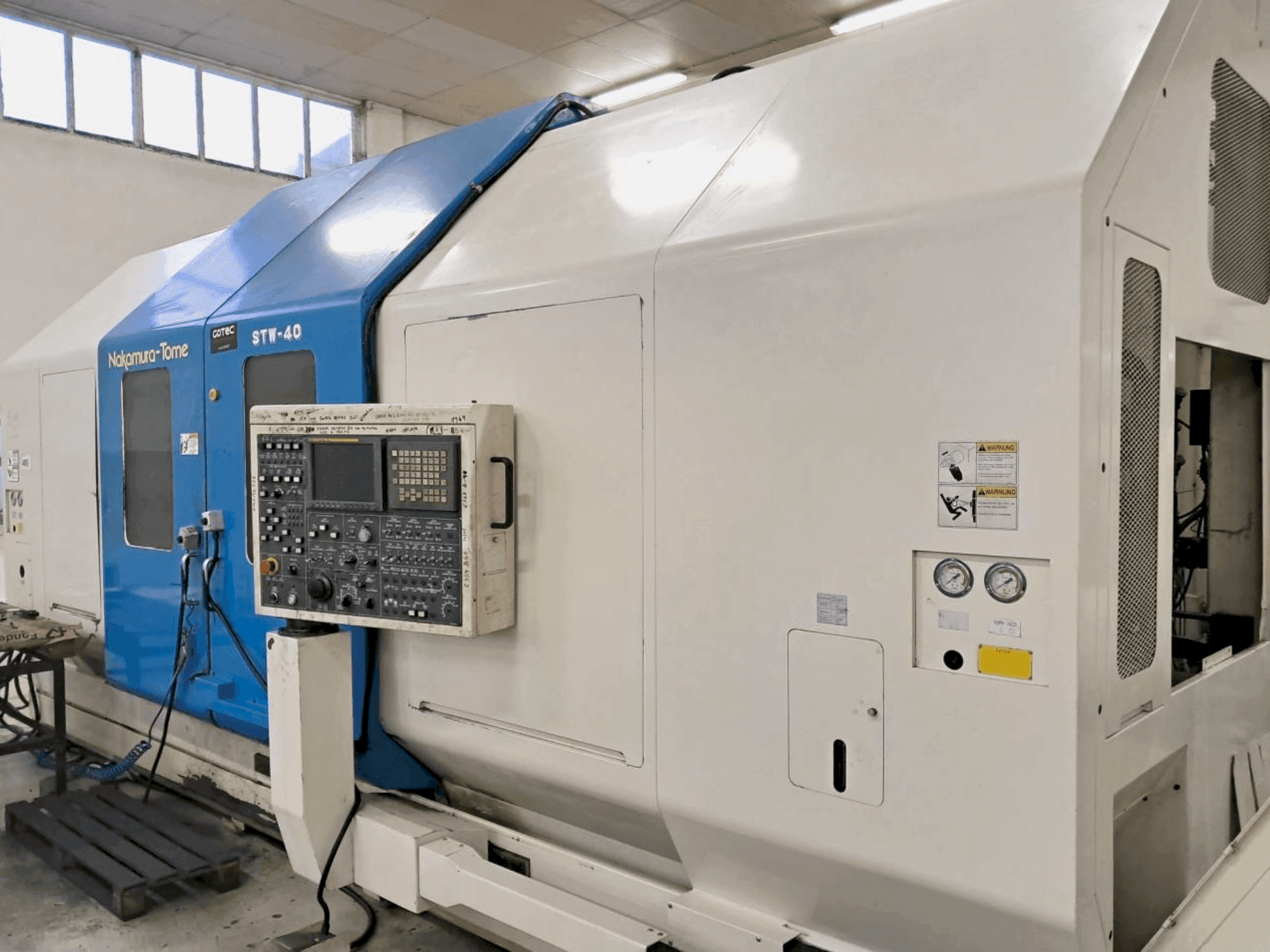

NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

Equipamiento adicional

• 12000 rpm para el husillo superior WZG con una potencia motriz de 11/7,5 kW y un par de 79/47 Nm
• Revista WZG de 80 páginas
• Arranque y parada automáticos de la máquina con función de programa de calentamiento
• Control de rotura WZG con bandera de exploración para husillo WZG superior
• 2 bombas HD - Brinkmann para husillo superior WZG y torreta inferior (capacidad de la bomba = 45 litros por minuto)
• Cinta transportadora de virutas abatible con expulsión hacia la derecha

Beneficios de la máquina

Ventajas técnicas de la máquina

• Diámetro máx. De giro torreta superior wzg 570 mm // diámetro máx. De giro torreta inferior izquierda y derecha: 400 mm
• Diámetro de giro estándar: 300 mm
• Longitud máxima de giro de la torreta a izquierda y derecha: 500 mm
• Longitud máxima de giro husillo superior wzg: 1550 mm
• Distancia entre narices de husillo 1900 mm
• Distancia entre 2 platos de 3 garras 1500 mm
• Potencia necesaria: carga total conectada de 160 kva
• Consumo de aire: aproximadamente 500 litros por minuto
• C1 + c2: 400 rpm
• Eje b: 12. 5 r/min

Más información

Husillo izquierdo / derecho: Potencia motriz y par: 22/15 kW Par motor 500/794 Nm Velocidad del husillo: 30-3500 rpm Nariz del husillo: A1-8 Diámetro interior en el rodamiento delantero 130 mm Diámetro interior del husillo: 85 mm Capacidad máxima de la barra: 71 mm Tamaño máximo del portabrocas: 315 mm C - Eje 3 ejes simultáneos: X, Z, C Tiempo de conexión: 0,5 s Velocidad de avance rápido: 400 rpm (144000 °/min) Velocidad de avance: 1 - 4800 °/min Precisión de graduación: 0,011° (30 seg angulares) Repetibilidad: ± 0,006° (± 20 seg angulares) Par de frenado del disco del husillo: 25 kgfm Accionamiento de fresado y Bphr para husillo superior WZG: CAPTO-C6 Potencia de accionamiento: 15/11 kW a partir de 800 rpm Velocidad del motor: de 60 a 6000 rpm Par de giro: WeldonS, 10, 12, 14, 16, 20, 25 Útiles de sujeción herramientas acopladas: Mandril de pinza ER-25/ER-32
