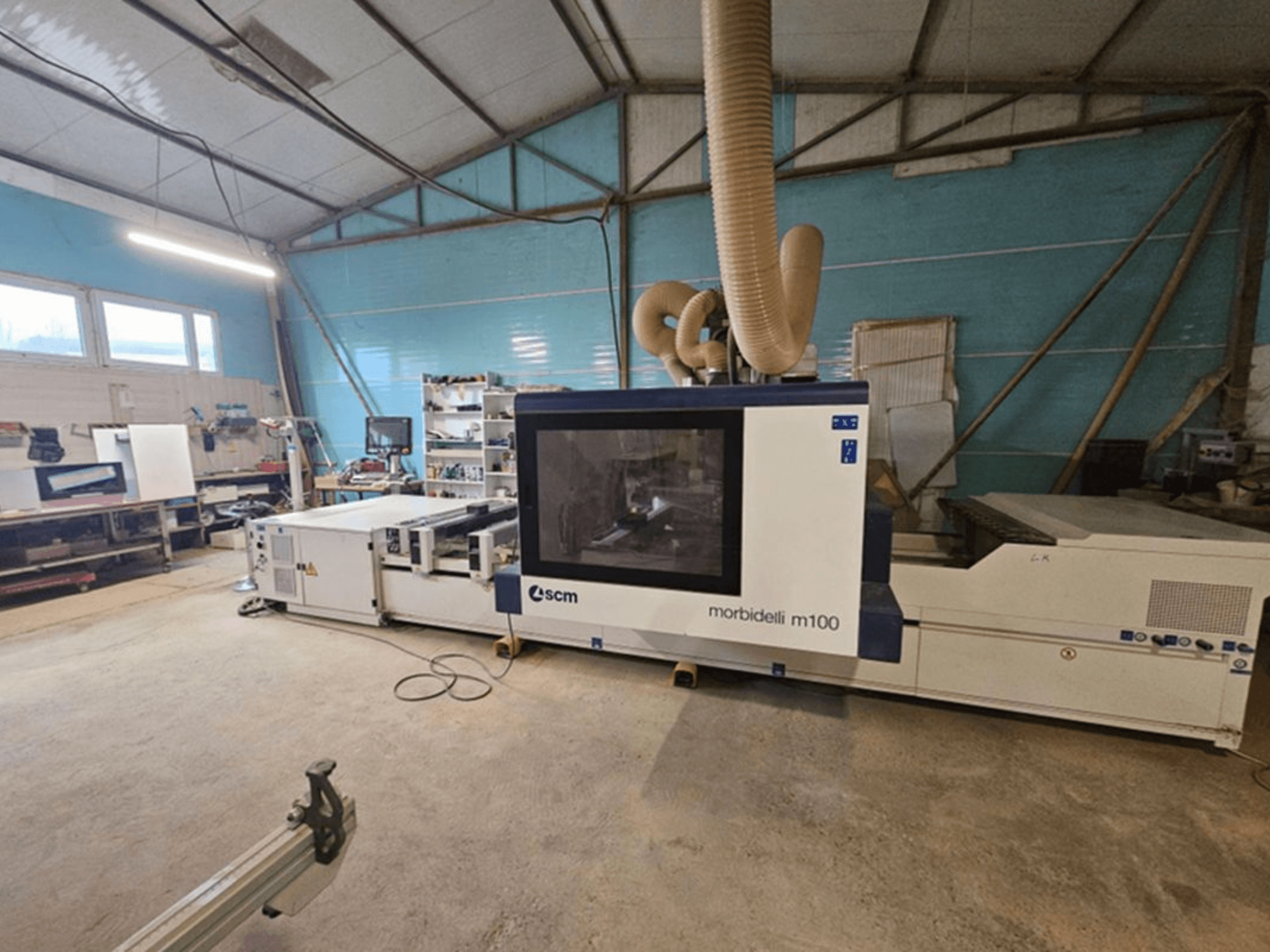

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Año/uso: Adquirida en 2019; aprox. 2.000 horas de funcionamiento

• Ejes/capacidades: mecanizado de 3/4/5 ejes; taladrado (vertical y horizontal en 4 lados), fresado, ranurado, mecanizado de cantos; sistema de seguridad PRO-SPACE

• Área de trabajo: X 3.110 mm; Y 1.620 mm; paso en Z 180 mm; paso en Y 1.900 mm; longitud del péndulo 1.400 mm

• Mesa de trabajo: mesa TV FLEX 1600, 6 barras/soportes móviles, 6 barras transversales; posiciones estándar de las barras: 6–12; longitud de las barras móviles: 1600 mm; 12 ventosas fijas (145 x 145 x 75 mm); preparación para 6 abrazaderas neumáticas; 4 dispositivos neumáticos de carga/soporte de paneles; 8 limitadores traseros; 8 limitadores intermedios; referencia lateral izquierda + láser para piezas perfiladas

• Estructura/movimiento: Bastidor de acero soldado; guías lineales con rodamientos de recirculación; eje X mediante barras móviles, eje Y mediante pórtico con cremallera y piñón en ambos lados, eje Z mediante husillo de bolas; posicionamiento controlado por CNC

• Velocidades: Velocidad máxima del vector XY (PRO-SPACE) 56 m/min; husillos de taladrado hasta 8.000 rpm; electrohusillo hasta 24.000 rpm

• Unidad de taladrado: grupo F23L con 13 husillos verticales (7R+6L), 10 husillos horizontales (4+3 en X, 2 en Y); sierra integrada en dirección X de Ø 125 mm, 2,2 kW; carrera neumática de apertura/cierre de 75 mm; variador para velocidad programable

• Husillo principal: electrohusillo Hiteco JQX de 5 ejes, HSK F63, refrigerado por líquido, rodamientos cerámicos; clase de potencia ~10 kW (S6 hasta ~15 kW), 24 000 rpm

• Cambiadores de herramientas: TRB 14 trasero (14 posiciones; carrera de 350 mm; paso de 115 mm; herramientas de hasta Ø240 mm; 70 kg en total); delantero FAST 14 (14 posiciones; herramientas de hasta Ø130 mm en compartimentos seleccionados; máx. 8 kg/herramienta; total 24 kg)

• Control/software: Windows 7; pantalla FHD de 21,5"; teclado/ratón + panel de la máquina; Maestro CNC CAD/CAM (programación paramétrica/gráfica, importación de DXF, gráficos ISO, simulación); panel táctil móvil TECPAD de 7"; mando a distancia junto a la máquina

• Vacío: bomba de vacío estándar (de serie en la máquina); lubricación automática centralizada

• Servicios: Potencia instalada 23 + 28,5 kVA; aire comprimido 450 NL/min; requisitos de extracción de polvo 4500 m³/h, 25 m/s, salida de Ø250 mm; extracción centralizada y optimizada con conducto ajustable y salidas agrupadas

• Seguridad/normativas: concepto PRO-SPACE (sin fotocélulas frontales ni barreras laterales según la oferta), conformidad CE, paradas de emergencia y zonas protegidas según las normas de la UE

Equipamiento adicional

• Bomba de vacío adicional: 1 x 90 m³/h

• Clave de hardware adicional para Xilog/Maestro (USB)
