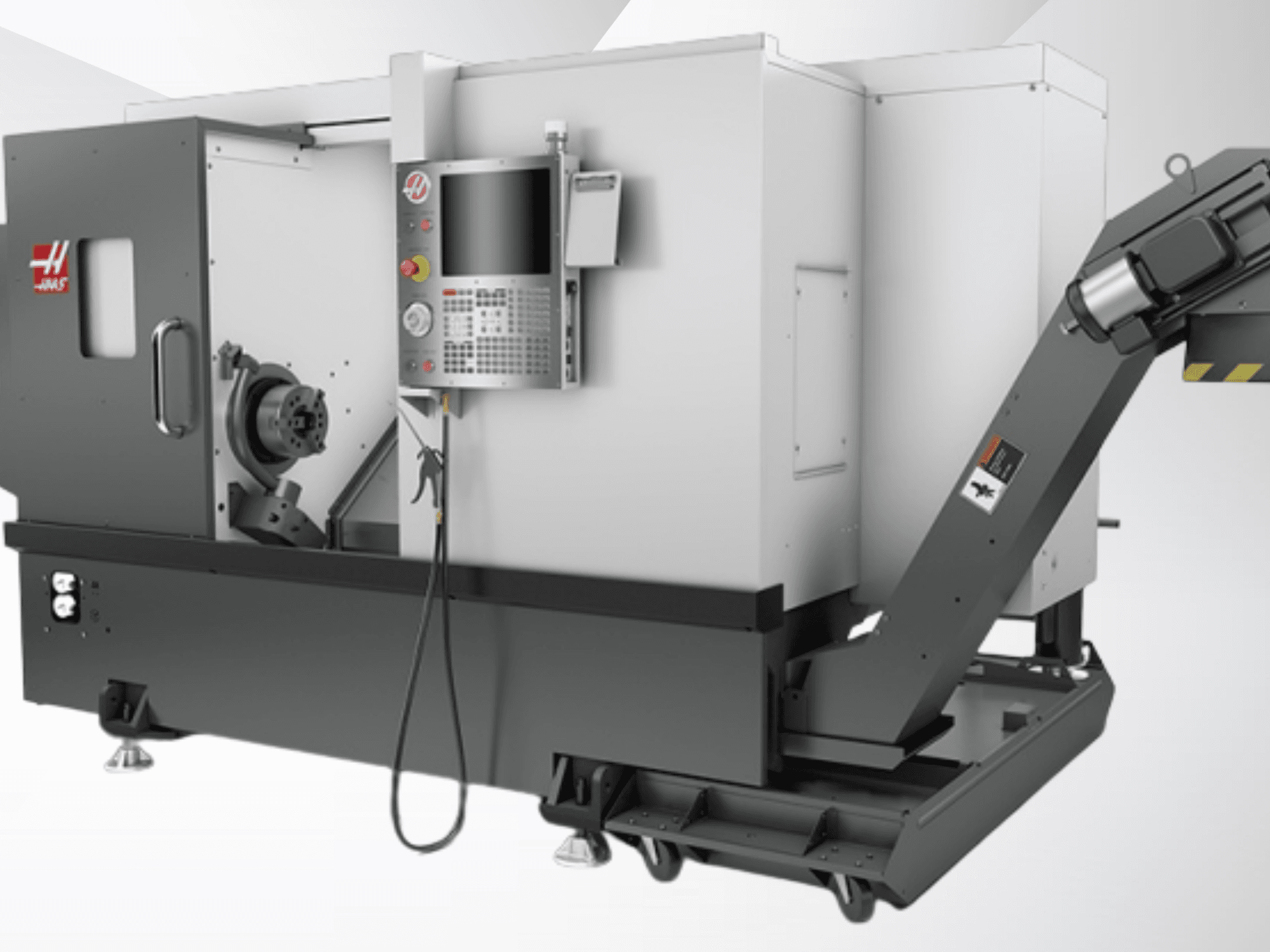

HAAS - ST-20ES-TUR-HAA-2022-00002

• Tamaño del mandril: 8,3 pulgadas / 210 mm

• Diámetro máximo de giro de la pieza: 21,0 pulgadas / 533 mm

• Diámetro máximo de corte (torreta BOT): 13,00 pulgadas / 330 mm

• Diámetro máximo de corte (torreta BMT65): 11,75 pulgadas / 298 mm

• Longitud máxima de corte: 22,5 pulgadas / 572 mm

• Capacidad de la barra: 2,50 pulgadas / 64 mm

• Velocidad rápida del eje X: 945 ipm / 24,0 m/min

• Velocidad rápida del eje Z: 945 ipm / 24,0 m/min

• Empuje máximo del eje X: 4.100 lbf / 18.238 N

• Empuje máximo del eje Z: 5.100 lbf / 22.686 N

• Punta del husillo: A2-6

• Sistema de accionamiento del husillo: velocidad directa, transmisión por correa

• Par máximo del husillo: 150,0 ft-lbf a 500 rpm / 203,0 Nm a 500 rpm

• Diámetro interior del husillo: 3,50 pulgadas / 88,9 mm

• Estaciones de la torreta: 12 estaciones (VDI 40)

• Juego trasero de la barra de mandrinar: 4,00 pulgadas / 102,0 mm

• Capacidad del depósito de refrigerante: 55 gal / 208 L

• Bomba de refrigerante: 1 HP / 0,75 kW de caudal variable (45 L/min a 2 bar)

• Consumo de aire: 4 scfm a 100 psi / 113 L/min a 6,9 bar

• Presión mínima de aire: 80 psi / 5,5 bar

• Tamaño de la línea de aire / acoplador: 3/8 pulgadas

• Alimentación eléctrica de baja tensión: 220 VCA (trifásica), 40 A a plena carga

• Alimentación eléctrica de alta tensión: 440 VCA (trifásica), 20 A a plena carga (transformador interno no aislado de 380–480 V incluido)

• Dimensiones de envío: 143 pulgadas x 90 pulgadas x 92 pulgadas / 362 cm x 229 cm x 234 cm

• Sistema de control: Haas NextGen Control con interfaz de pantalla táctil, 1 GB de memoria, Ethernet, Wi-Fi, supervisión remota HaasConnect y Haas Drop

• Características y opciones incluidas en la máquina: Preajustador automático de herramientas; contrapunto hidráulico programable (MT4); roscado rígido; pantalla multimedia M130; Safe Run; módulo de detección de cortes de corriente; sistema de programación visual de piezas

Equipamiento adicional

• Transportador de virutas de cinta

• Kit de filtro de virutas (200 micras)
