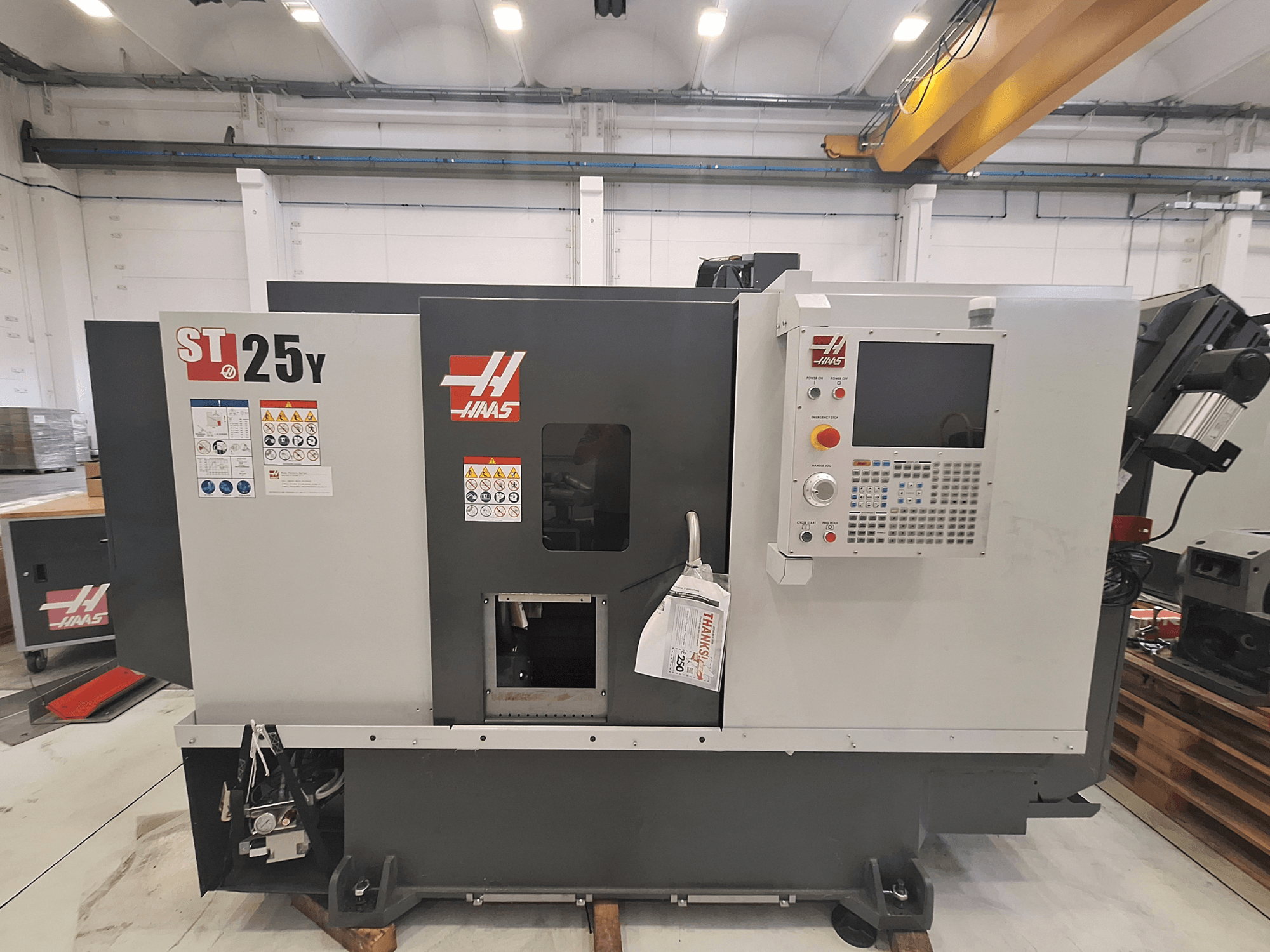

HAAS - ST-25YIT-TUR-HAA-2022-00002

Horas de funcionamiento: 0 (máquina de exposición)

Tamaño del mandril: 10,0 pulgadas / 254 mm

Diámetro máximo de giro de la pieza: 21,0 pulgadas / 533 mm

Diámetro máximo de corte (con torreta BMT65): 11,75 pulgadas / 298 mm

Longitud máxima de corte: 22,5 pulgadas / 572 mm

Capacidad de barra: 3,00 pulgadas / 76 mm

Velocidad de avance (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Empuje máximo (X / Y / Z): 4100 lbf (18 238 N) / 2300 lbf (10 231 N) / 5100 lbf (22 686 N)

Punta del husillo: A2-6

Par máximo del husillo: 300,0 ft-lbf a 500 rpm / 407,0 Nm a 500 rpm

Diámetro del orificio del husillo: 3,50 pulgadas / 88,9 mm

Potencia máxima del eje C del husillo principal: 5,0 hp / 3,7 kW

Velocidad máxima del eje C del husillo principal: 60 rpm

Posicionamiento del eje C del husillo principal: ± 0,01°

Diámetro del freno del eje C del husillo principal: 13,9 pulgadas / 353 mm

Par de sujeción del freno del eje C del husillo principal: 250 ft-lbf / 339 Nm

Tamaño del mandril del subhusillo: 5,3 pulgadas / 135 mm

Punta del subhusillo: A2-5

Velocidad máxima del subhusillo: 6000 rpm

Velocidad máxima de sincronización del subhusillo con el husillo principal: 3400 rpm

Garganta del mandril del subhusillo: Ø 1,30 pulgadas x 1,37 pulgadas de profundidad / Ø 33,0 mm x 34,8 mm de profundidad

Diámetro interior de la barra de tracción del subhusillo (sin paso): Ø 1,00 pulgadas x 4,50 pulgadas de profundidad / Ø 25,4 mm x 114,3 mm de profundidad

Diámetro interior del subhusillo (sin mandril ni barra de tracción): 1,50 pulgadas / 38,1 mm

Par de frenado integrado del subhusillo: 17 ft-lbf / 23 N·m

Precisión de orientación del subhusillo: ± 0,02°

Avances rápidos del subhusillo (eje B): 400 ipm / 10 m/min

Herramientas de diámetro exterior frente a diámetro interior: cualquier combinación

Juego trasero de la barra de mandrinar: 4,00 pulgadas / 102,0 mm

Velocidad máxima de las herramientas motorizadas: 4000 rpm

Interfaz de herramientas motorizadas: BMT65

Capacidad de refrigerante: 55 gal / 208 L

Requisitos de aire: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

Manguera de aire en línea y acoplador: 3/8 pulgadas

Presión mínima de aire: 80 psi / 5,5 bar

Sistema de transmisión: velocidad directa, transmisión por correa

Requisitos eléctricos: Baja 220 VCA a 70 A / Alta 440 VCA a 35 A (trifásico)

Dimensiones de envío (nacional): 142,0 pulgadas x 90,0 pulgadas x 92,0 pulgadas / 361 cm x 229 cm x 234 cm
