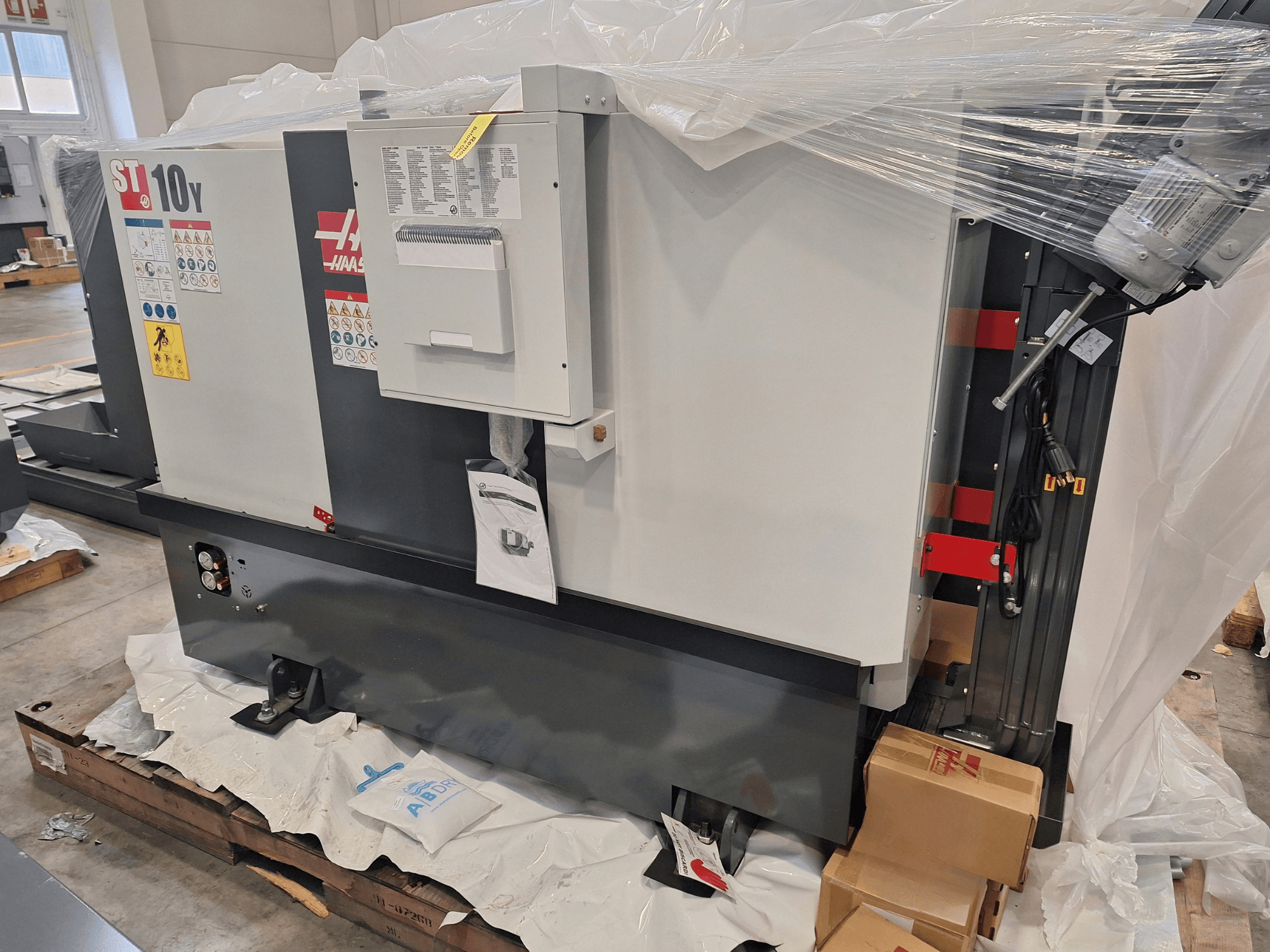

HAAS - ST-10Y EUIT-TUR-HAA-2023-00001

Horas de funcionamiento: 0 (máquina de exposición)

Tamaño del mandril (husillo principal): 6,5 pulgadas / 165 mm

Diámetro máximo de giro de la pieza: 16,5 pulgadas / 419 mm

Diámetro máximo de corte (con torreta BMT45): 11,0 pulgadas / 279 mm

Longitud máxima de corte: 16,0 pulgadas / 406 mm

Capacidad de barra: 1,75 pulgadas / 44 mm

Velocidades de avance rápido (X/Y/Z): 472/472/1200 ipm (12,0/12,0/30,5 m/min)

Empuje máximo (X/Y/Z): 2400/2300/3700 lbf (10 676/10 231/16 458 N)

Punta del husillo (principal): A2-5

Par máximo del husillo principal: 75,0 ft-lbf a 1300 rpm / 102,0 Nm a 1300 rpm

Diámetro interior del tubo de tracción: 1,81 pulgadas / 46 mm

Diámetro interior del husillo: 2,31 pulgadas / 58,7 mm

Velocidad máxima del eje C: 60 rpm

Posicionamiento del eje C: ±0,02°

Tamaño del mandril del subhusillo: 5,3 pulgadas / 135 mm

Punta del husillo secundario: A2-5

Velocidad máxima del subhusillo: 6000 rpm

Velocidad máxima de sincronización del subhusillo: 4800 rpm

Diámetro interior del subhusillo: 1,50 pulgadas / 38,1 mm

Desplazamiento rápido del subhusillo (eje B): 10 m/min

Cono del contrapunto: MT3

Recorrido hidráulico del vástago del contrapunto: 3,8 pulgadas / 95 mm

Posiciones de la torreta: 12

Tipo de herramientas de la torreta: BMT45

Velocidad máxima de las herramientas motorizadas: 6000 rpm

Capacidad de refrigerante: 30 gal / 114 L

Requisitos de aire: 4 scfm a 100 psi (mín. 80 psi) / 113,0 L/min a 6,9 bar (mín. 5,5 bar)

Dimensiones de envío (L x An x Al): 126,0 x 70,0 x 81,0 pulgadas / 321 x 178 x 206 cm
